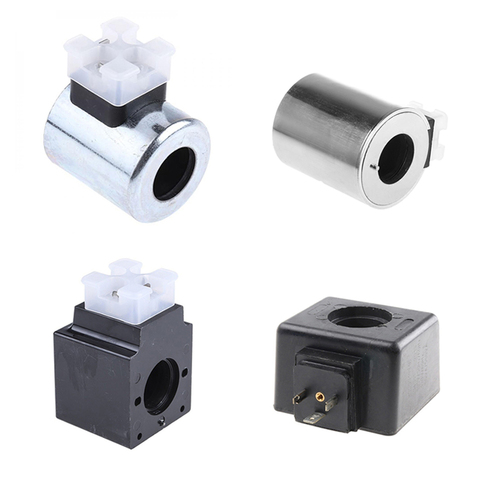

Электрические характеристики соленоидов клапана 4WE10
| Вид тока |
Постоянный ток |
Переменный ток 50 Гц |
| Величины напряжений, В |
12, 24 |
110, 220 |
| Допустимое отклонение напряжения (номинальное напряжение), % |
±10-15 |
| Потребляемая мощность, Вт |
30 |
– |
| Мощность на удержание, ВА |
– |
50 |
| Мощность включения, ВА |
– |
220 |
| Устойчивый тепловой баланс (ED) % |
100 |
| Максимальная частота включений 1/ч |
15000 |
7200 |
| Максимальная температура поверхности катушки °C |
120 |
180 |
| Тип защиты согласно DIN EN 60529 |
с разъемом "K4", |
IP 65 (с установленным и зафиксированным штекером) |
Учитывая возникающие температуры на поверхности катушек (электромагнитов), необходимо соблюдать европейские стандарты ISO 13732 и EN 982! Указанная температура поверхности при применении электромагнитов переменного тока соответствует бесперебойной работе катушки. В случае неисправности (например,. при блокировке золотника) температура поверхности может подниматься выше 180 °C. Поэтому гидросистему следует перепроверить относительно возможных опасностей с учетом температуры воспламенения рабочей жидкости. Для защиты необходимо использовать линейные защитные автоматы, если возникновение взрывоопасной ситуации нельзя исключить иным способом. Таким образом температуру поверхности в случае неисправности можно ограничить макс. 220 °C.
