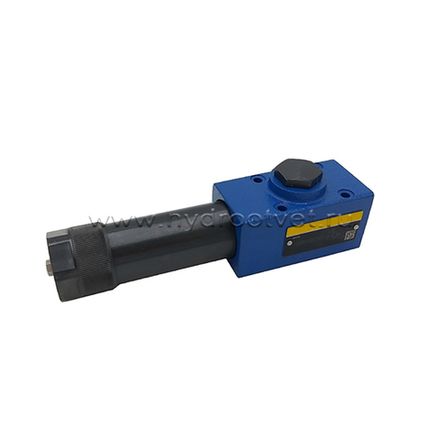

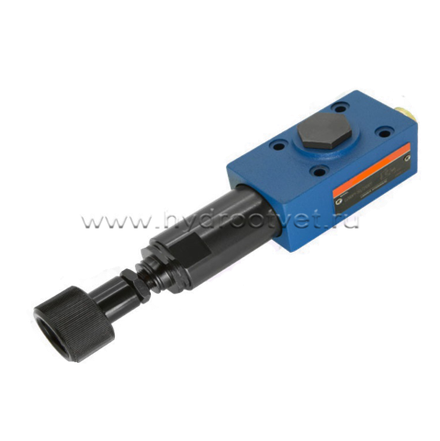

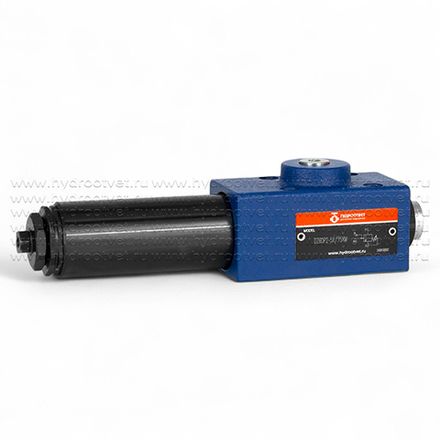

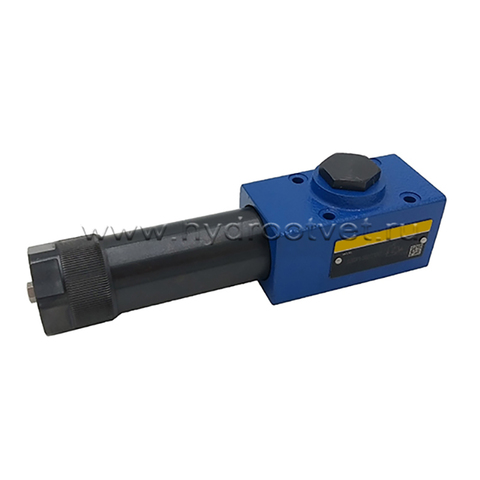

DZ6DP - Клапан последовательности Ду 6 прямого действия
Клапан DZ6DP является клапаном давления с ручным управлением непрямого действия и служит для подключения второй части гидросистемы, когда давление в первой части системы достигло настройки клапана. Также данный клапан может применяться в качестве подпорного и переключающего клапана. Клапан DZ6DP устанавливает на монтажную поверхность Ду6 (ISO 4401-03 или CETOP03), в том числе и в качестве верхнего клапана, закрывающего столб из модульного набора клапанов. Клапаны DZ6DP производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами одноименного клапана известного немецкого бренда.
Типоразмер 6
Серия изделия 5X
Макс. рабочее давление 210 бар
Максимальный расход: 60 л/мин
Особенности:
- для монтажа на плите: присоединительные отверстия по DIN 24 340 Form A, ISO 4401 и CETOP–RP 121 H,
- 5 уровней давления
- 3 элемента настройки:
- вращающаяся кнопка
- палец с шестигранником и колпачком
- вращающаяся кнопка с замком и шкалой
- обратный клапан — по выбору
Конструкция, функционирование

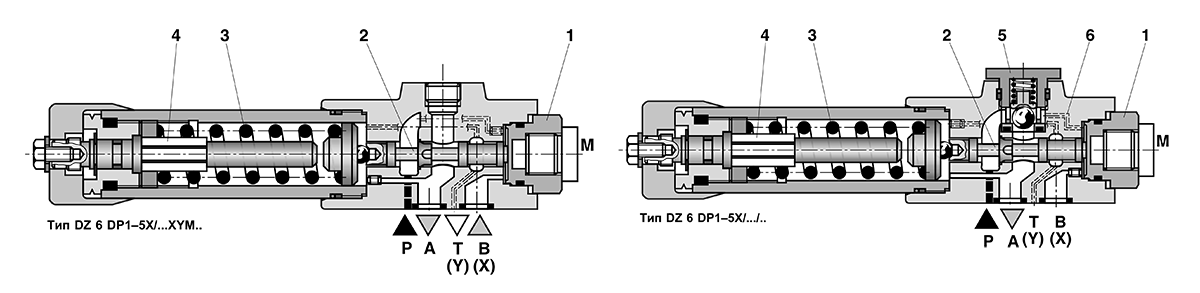

Клапаны подключения давления типа DZ 6 DP предназначены для подключения одной системы в зависимости от давления в другой системе. Настройка давления осуществляется элементом регулирования (4). В исходном положении золотник (2) поджат пружиной (3) и клапан закрыт. Давление P через канал (6) поступает к торцу золотника (2) и создает силу, противодействующую пружине (3). При повышении давления P до заданного уровня пружина (3) сжимается, золотник смещается влево и канал P связывается с каналом A. Система, связанная с каналом A подключается без влияния на давление P. Управляющее давление может быть внутренним, поступающим по каналу (6), или внешним, для входа B (X). Дренажные утечки могут быть внешними и направляться в канал T (Y), или внутренними, в канал A.
Внимание! При дренаже в канал A установленное давление срабатывания повышается на величину давления в канале A. Для свободного потока жидкости из канала A в канал P может быть установлен обратный клапан (5). Для контроля давления предусмотрено присоединение для манометра.
Особенности:
- для монтажа на плите: присоединительные отверстия по DIN 24 340 Form A, ISO 4401 и CETOP–RP 121 H,
- 5 уровней давления
- 3 элемента настройки:
- вращающаяся кнопка
- палец с шестигранником и колпачком
- вращающаяся кнопка с замком и шкалой
- обратный клапан — по выбору
Конструкция, функционирование
Клапаны подключения давления типа DZ 6 DP предназначены для подключения одной системы в зависимости от давления в другой системе. Настройка давления осуществляется элементом регулирования (4). В исходном положении золотник (2) поджат пружиной (3) и клапан закрыт. Давление P через канал (6) поступает к торцу золотника (2) и создает силу, противодействующую пружине (3). При повышении давления P до заданного уровня пружина (3) сжимается, золотник смещается влево и канал P связывается с каналом A. Система, связанная с каналом A подключается без влияния на давление P. Управляющее давление может быть внутренним, поступающим по каналу (6), или внешним, для входа B (X). Дренажные утечки могут быть внешними и направляться в канал T (Y), или внутренними, в канал A.
Внимание! При дренаже в канал A установленное давление срабатывания повышается на величину давления в канале A. Для свободного потока жидкости из канала A в канал P может быть установлен обратный клапан (5). Для контроля давления предусмотрено присоединение для манометра.
Условные обозначения
| Рабочее давление, max. | присоед. P, A, B (X) bar | до 315 |
| присоед. T (Y) bar | до 160 | |
| Давление настройки, max. bar | до 25; до 75; до 150; до 210; до 315 | |
| Расход, max. L/min | до 60 | |
| Рабочая жидкость | Минеральное масло (HL, HLP) по DIN 51 524 | |
| Температура рабочей жидкости °C °C | –30 до +80 (уплотнения NBR) | |
| –20 to +80 (уплотнения FPM) | ||
| Вязкость mm2/s | 10 до 800 | |
| Чистота рабочей жидкости | Максимально допустимая загрязненность — класс 9 по NAS 1638. Мы рекомендуем соответствующий фильтр с b10 ³ 75. | |
| Масса kg | около 1,2 | |
- Табличка
- Элемент настройки "1"
- Элемент настройки "2"
- Элемент настройки "3"
- Элемент настройки "7"
- Место под ключ
- Отверстия для закрепления
- Контрогайка S 24
- Шестигранник S 10
- R-кольцо 9,81 x 1,5 x 1,78 для каналов A, B(X), P, T(Y)
- Канал для манометра G 1/4; глубина 12; внутренний шестигранник S 6
- Без обратного клапана
- С обратным клапаном
крепежные болты 4 шт. M5 x 50 DIN 912 - 10.9, момент затяжки MA = 8,9 Nm, заказываются отдельно.
На сайте представлены далеко не все варианты клапанов Рексрот*, аналоги которых мы предлагаем.
Ниже приведен список артикулов клапана Bosch Rexroth клапана DZ6DP, аналоги которых мы также можем предоставить или подобрать замену.
Если Вы нашли нужный артикул или код клапана в списке ниже или, наоборот, затрудняетесь это сделать - напишите нам, мы ответим оперативно.
| ZDZ 6 DP2-4X/210-180YM | R901074698 |
| ZDZ 6 DP2-4X/210-170YM | R901084353 |
| R900922457 | DZ6DP7-5X/25YM | R900954347 | DZ6DP2-5X/210XYV |
| R901114999 | DZ6DP7-5X/25 | R900528525 | DZ6DP2-5X/210XYMJ |
| R900727794 | DZ6DP7-5X/210XM | R900427572 | DZ6DP2-5X/210XYM/12 |
| R900487658 | DZ6DP3-5X/75YM | R900482055 | DZ6DP2-5X/210XYM |
| R900481961 | DZ6DP3-5X/75M | R901041684 | DZ6DP2-5X/210V |
| R900408584 | DZ6DP3-5X/75 | R900495059 | DZ6DP2-5X/210M |
| R900401824 | DZ6DP3-5X/25Y | R900434232 | DZ6DP2-5X/150YMV |
| R900978787 | DZ6DP3-5X/25XY | R900407721 | DZ6DP2-5X/150YM |
| R900449083 | DZ6DP3-5X/25M | R900593511 | DZ6DP2-5X/150Y/12 |
| R900404287 | DZ6DP3-5X/210 | R900955269 | DZ6DP2-5X/150YSO124 |
| R900430732 | DZ6DP3-5X/150Y | R900414525 | DZ6DP2-5X/150XYV |
| R901218030 | DZ6DP3-5X/150XYV | R900437452 | DZ6DP2-5X/150XYM |
| R900407656 | DZ6DP3-5X/150 | R900413834 | DZ6DP2-5X/150XY |
| R900553251 | DZ6DP2-5X/75YV | R900597351 | DZ6DP2-5X/150XMV |
| R900946449 | DZ6DP2-5X/75YMSO65 | R900426660 | DZ6DP2-5X/150V |
| R900512618 | DZ6DP2-5X/75Y/12 | R900537783 | DZ6DP2-5X/150M |
| R901088323 | DZ6DP2-5X/75XYV | R901062560 | DZ6DP2-5X/150-100YM |
| R900787486 | DZ6DP2-5X/75XYMJ | R900430443 | DZ6DP1-5X/75Y/12 |
| R900413044 | DZ6DP2-5X/75XYM | R900481504 | DZ6DP1-5X/75 |
| R900481272 | DZ6DP2-5X/75XY | R900432982 | DZ6DP1-5X/25YM |
| R900910895 | DZ6DP2-5X/75MV | R900427258 | DZ6DP1-5X/25Y |
| R900457142 | DZ6DP2-5X/75M | R900447598 | DZ6DP1-5X/210YM |
| R900959696 | DZ6DP2-5X/315YMV | R900403024 | DZ6DP1-5X/210Y |
| R900546638 | DZ6DP2-5X/315XYMV | R900581169 | DZ6DP1-5X/210XM |
| R900535880 | DZ6DP2-5X/315XYM | R900534757 | DZ6DP1-5X/210X |
| R900425800 | DZ6DP2-5X/25YM | R900533012 | DZ6DP1-5X/210M |
| R900482022 | DZ6DP2-5X/25XY | R900434488 | DZ6DP1-5X/210 |
| R900494674 | DZ6DP2-5X/25XM | R900481274 | DZ6DP1-5X/150Y |
| R900583735 | DZ6DP2-5X/25X | R900592961 | DZ6DP1-5X/150XM |
| R900567895 | DZ6DP2-5X/25M | R900431526 | DZ6DP1-5X/150X |
| R900426607 | DZ6DP1-5X/150 |
