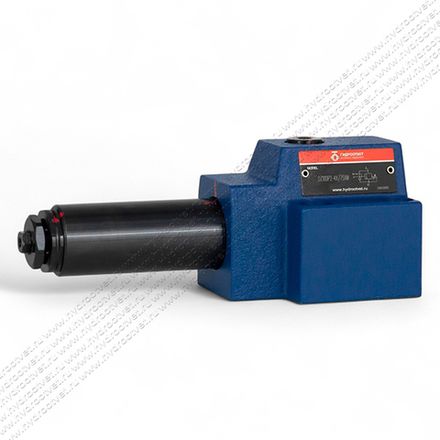

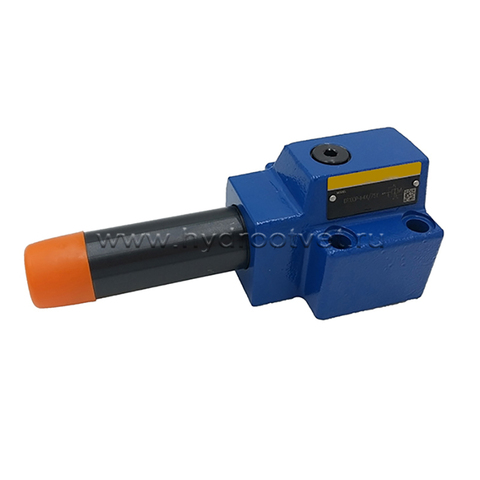

DZ10DP - Клапан последовательности Ду 10 прямого действия
Клапан DZ10DP является клапаном давления с ручным управлением непрямого действия и служит для подключения второй части гидросистемы, когда давление в первой части системы достигло настройки клапана. Также данный клапан может применяться в качестве подпорного и переключающего клапана. Клапан DZ10DP устанавливает на монтажную поверхность Ду10 (ISO 4401-05 или CETOP05), в том числе и в качестве верхнего клапана, закрывающего столб из модульного набора клапанов. Клапаны DZ10DP производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами одноименного клапана известного немецкого бренда.
Типоразмер 10
Серия изделия 4X
Макс. рабочее давление 210 бар
Максимальный расход: 80 л/мин
Особенности:
- для монтажа на плите: расположение отверстий по DIN 24 340 Form D, ISO 5781 и CETOP–RP 121 H, монтажные плиты заказываются отдельно.
- 4 диапазона регулирования
- 1 элемент регулирования:
- винт с шестигранником и колпачком
- с выходом для манометра с обратным клапаном, по выбору

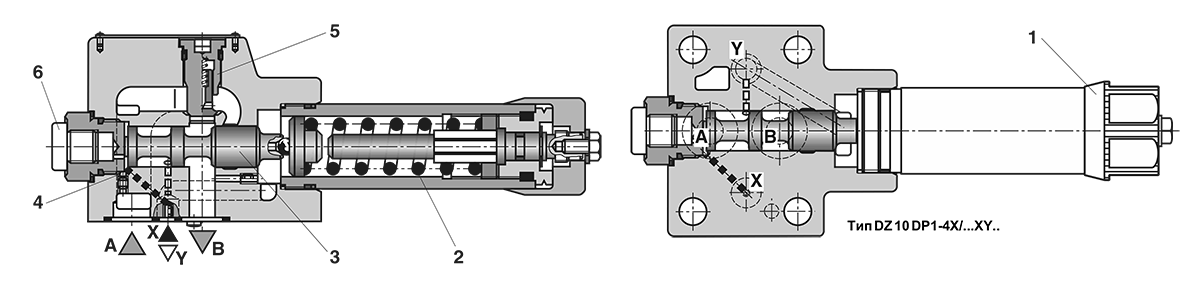

Принцип действия и конструктивная схема
Клапан подключения типа DZ 10 DP предназначен для подключения системы в зависимости от давления. Регулирование давления подключения осуществляется от элемента (1). В исходном положении золотник (3) удерживается пружиной (2) и клапан заперт. Давление в канале через проход (4) поступает к торцу золотника (3) и противодействует пружине. С ростом давления до отрегулированной величины пружина (2) обжимается, золотник (3) перемещается и каналы A и B соединяются. Система, связанная с каналом B подключается, при этом давление от канала A не падает. Сигнал управления может подаваться в канале A или быть внешним, подаваемым через присоединение X. В зависимости от условий дренажный канал может быть внешним (Y) или внутренним, соединенным с B.
Внимание! При внутреннем дренаже отрегулированное давление открытия увеличивается на величину давления в канале B. Для свободного перетекания жидкости от B к A может быть встроен обратный клапан (5). Присоединение манометра (6) позволяет осуществлять контроль давления подключения.
Особенности:
- для монтажа на плите: расположение отверстий по DIN 24 340 Form D, ISO 5781 и CETOP–RP 121 H, монтажные плиты заказываются отдельно.
- 4 диапазона регулирования
- 1 элемент регулирования:
- винт с шестигранником и колпачком
- с выходом для манометра с обратным клапаном, по выбору
Принцип действия и конструктивная схема
Клапан подключения типа DZ 10 DP предназначен для подключения системы в зависимости от давления. Регулирование давления подключения осуществляется от элемента (1). В исходном положении золотник (3) удерживается пружиной (2) и клапан заперт. Давление в канале через проход (4) поступает к торцу золотника (3) и противодействует пружине. С ростом давления до отрегулированной величины пружина (2) обжимается, золотник (3) перемещается и каналы A и B соединяются. Система, связанная с каналом B подключается, при этом давление от канала A не падает. Сигнал управления может подаваться в канале A или быть внешним, подаваемым через присоединение X. В зависимости от условий дренажный канал может быть внешним (Y) или внутренним, соединенным с B.
Внимание! При внутреннем дренаже отрегулированное давление открытия увеличивается на величину давления в канале B. Для свободного перетекания жидкости от B к A может быть встроен обратный клапан (5). Присоединение манометра (6) позволяет осуществлять контроль давления подключения.
Условные обозначения клапана DZ10DP
| Рабочее давление, max. | каналы A,B,X bar | до 315 |
| каналY bar | до 160 | |
| Давл. подключ., max. (регулируемое) bar | до 25; до 75; до 150; до 210 | |
| Расход, max. L/min | до 80 | |
| Рабочая жидкость | Минеральное масло (HL, HLP) по DIN 51 524 | |
| Температура рабочей жидкости °C | –30 до +80 (с NBR-уплотнениями) | |
| Вязкость mm2/s | 10 до 800 | |
| Чистота рабочей жидкости | не хуже класса 9 по NAS 1638. Мы рекомендуем соответствующий фильтр с коэффициентом b10 ³ 75 | |
| Масса, кг | около 3 | |
1. Характеристика Dp–qV при течении от B к A
2. Характеристика Dp–qV при течении от A к B
Характеристики соответствуют нулевому давлению на сливе во всем диапазоне расходов!
1 Табличка
3 Элемент регулирования "2"
6 Место для ключа
7 Отверстия для крепежа
8 Контргайка SW 24
9 Шестигранник SW 10
10 Уплотнительные R-кольца
17,56 x 2,4 x 2,62
для присоединений A и B Уплотнительные R-кольца 9,81 x 1,5 x 1,78
для присоединений X и Y
11 Присоедин. манометра G 1/4; глубина 12; внутренний шестигранник SW 6
12 Фиксирующий штифт
13 Отверстия по DIN 24 340, Form D, ISO 5781 и CETOP–RP 121 H,
Крепежные болты M10 x 60 DIN 912 - 10.9; момент затяжки MA = 75 Nm заказываются отдельно.
Трубная резьба (G..) по ISO 228/1
На сайте представлены далеко не все варианты клапанов Рексрот*, аналоги которых мы предлагаем.
Ниже приведен список артикулов клапана Bosch Rexroth клапана DZ10DP, аналоги которых мы также можем предоставить или подобрать замену.
Если Вы нашли нужный артикул или код клапана в списке ниже или, наоборот, затрудняетесь это сделать - напишите нам, мы ответим оперативно.
| R900964542 | DZ10DP7-4X/75 |
| R900973239 | DZ10DP7-4X/150 |
| R900501591 | DZ10DP3-4X/75YM |
| R900501120 | DZ10DP3-4X/75 |
| R900511946 | DZ10DP3-4X/25Y |
| R901191686 | DZ10DP3-4X/210YM |
| R900940474 | DZ10DP2-4X/75XYMV |
| R900524430 | DZ10DP2-4X/75XYM |
| R900508019 | DZ10DP2-4X/75X |
| R900579596 | DZ10DP2-4X/75M |
| R900502707 | DZ10DP2-4X/315XYMSO4 |
| R900554161 | DZ10DP2-4X/315XMSO4 |
| R901178566 | DZ10DP2-4X/315MSO4 |
| R900510679 | DZ10DP2-4X/25XM |
| R900522566 | DZ10DP2-4X/25M |
| R900506697 | DZ10DP2-4X/25 |
| R900511603 | DZ10DP2-4X/210YV |
| R900525189 | DZ10DP2-4X/210XYM |
| R900505843 | DZ10DP2-4X/210XM |
| R900505018 | DZ10DP2-4X/210X |
| R900525300 | DZ10DP2-4X/210M |
| R900510800 | DZ10DP2-4X/150X |
| R900501181 | DZ10DP2-4X/150 |
| R900502152 | DZ10DP1-4X/75Y |
| R900933301 | DZ10DP1-4X/75XV |
| R900514832 | DZ10DP1-4X/75X |
| R900501343 | DZ10DP1-4X/75 |
| R900503240 | DZ10DP1-4X/210YM |
| R900502673 | DZ10DP1-4X/210Y |
| R901114272 | DZ10DP1-4X/210XV |
| R901177299 | DZ10DP1-4X/210XM |
| R900503251 | DZ10DP1-4X/150Y |
| R900907754 | DZ10DP1-4X/150 |
