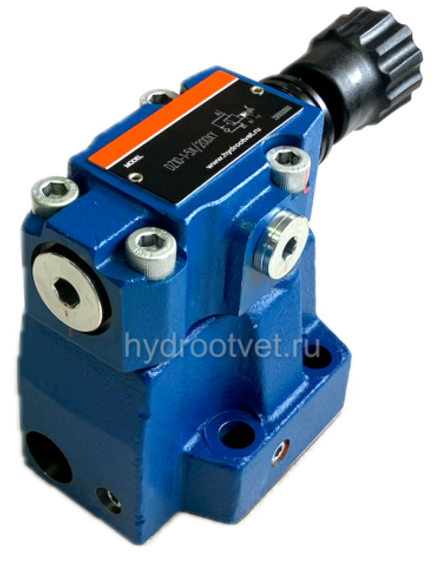

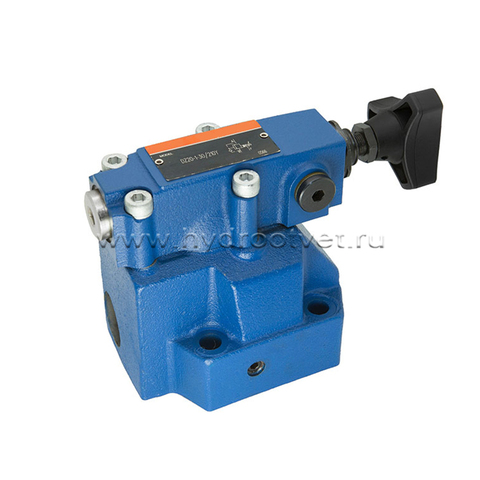

DZ10, DZ20, DZ30 - Клапан последовательности непрямого действия Ду10 - Ду32

Особенности:

• может использоваться в качестве подпорного, переключающего клапана и клапана последовательного включения

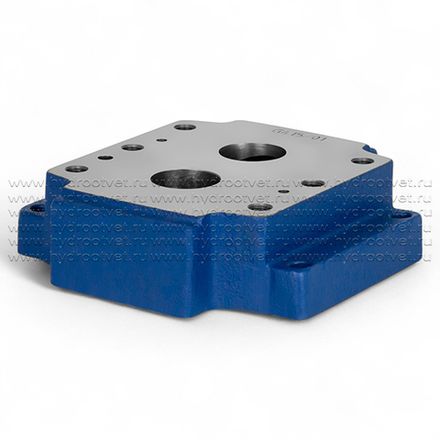

• монтируется на плите: расположение отверстий по DIN 24 340 Form D, ISO 5781 и CETOP–RP 121 H, монтажные плиты (заказываются отдельно)
• для установки в блочных конструкциях два элемента регулировки:

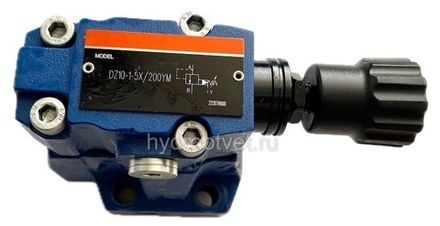

  1) поворотная кнопка

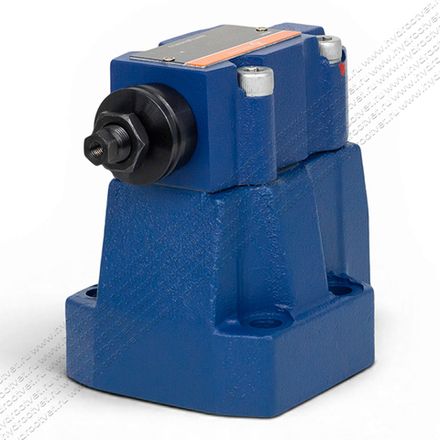

  2) винт с шестигранником и защитным колпачком
• 4 уровня давления
• опциональный обратный клапан

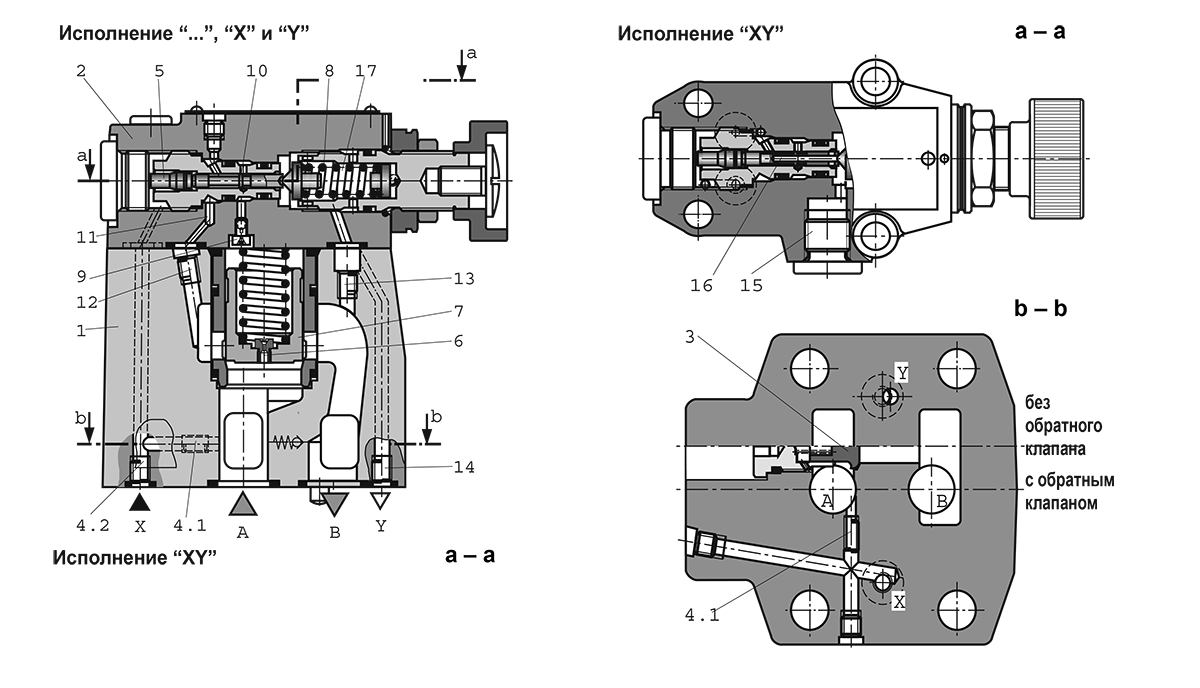

Принцип действия и конструктивная схема

Регулирующие клапаны типа DZ являются клапанами подключения давления с предуправлением (непрямого действия). Они предназначены для подключения второй системы в зависимости от давления. Клапаны подключения давления состоят в основном из основного клапана (1) с узлом основного плунжера (7), клапана управления (2) с элементом настройки давления и опционального обратного клапана (3). В соответствии с конфигурацией подключения линий управления и, тем самым, функционированием различают:

Подпорный клапан типа DZ..-.-5X/...
(гидролинии управления 4.1, 12 и 13 открыты; гидролинии управления 4.2, 14 и 15 закрыты)
Давление, возникающее в канале А, через гидролинию управления (4.1), действует на управляющий золотник (5) в клапане управления (2). Одновременно с этим, через дроссель (6) давление действует на нагруженную пружиной сторону основного плунжера (7). Если давление превышает значение, заданное для пружины (8), управляющий  золотник (5) перемещается и сжимает пружину (8). Соответствующий внутренний сигнал поступает по гидролинии управления (4.1) из канала А. Рабочая жидкость на нагруженной пружиной стороне основного плунжера (7) теперь протекает через дроссель (9), управляющую кромку (10) и гидролинии управления (11) и (12) в канал В. На основном плунжере (7) возникает перепад давления, канал А соединен с каналом В при поддержании давления, заданного для пружины (8). Утечка, возникающая на управляющем золотнике (5), выводится внутренним путем через гидролинию управления (13) в канал B. Для обеспечения свободного обратного потока из канала В в канал А может быть установлен опциональный обратный клапан (3).
Подпорный клапан типа DZ..-.-5X/...X..
(гидролинии управления 4.2, 12 и 13 открыты; гидролинии управления 4.1, 14 и 15 закрыты)
Принцип действия данного клапана в основном соответствует принципу действия клапана типа DZ..-.-5X/... . Разница состоит в том, что у клапана подключения давления типа DZ..-.-5X/...X.. управляющее давление поступает по гидролинии (4.2).
Клапан последовательного переключения типа DZ..-.-5X/...Y..
(гидролинии управления 4.1, 12 и 14 или 15 открыты; гидролинии управления 4.2 и 13 закрыты)
Принцип действия данного клапана в основном соответствует принципу действия клапана типа DZ..-.-5X/.... Однако в исполнении DZ..-.-5X/...Y.. утечка, возникающая на управляющем золотнике (5), должна через линию (14) или (15) отводиться безнапорно к резервуару. Давление управления подается по линии (12) в канал В. Перепускной клапан типа DZ..-.-5X/...XY..
(гидролинии управления 4.2, 14 или 15 открыты; гидролинии управления 4.1, 12 и 13 закрыты)
Давление, возникающее в канале X, через гидролинию управления (4.2) действует на управляющий золотник (5) в клапане управления (2). Одновременно с этим, через дроссель (6) давление в канале А действует на нагруженную пружиной сторону основного плунжера (7). Если давление в канале X превышает значение, заданное для пружины (8), управляющий золотник (5) перемещается и сжимает пружину (8). Если управляющий золотник (5) сжимает пружину (8), так что рабочая жидкость может течь с нагруженной пружиной стороны основного плунжера (7) через дроссель (9) и отверстие (16) в полость установки пружины (17) управляющего клапана (2), давление на нагруженной пружиной стороне основного плунжера (7) снимается. Благодаря этому рабочая жидкость может течь из канала A в канал B практически без потери давления. Давление управления, находящееся в полости установки пружины (17) должно без напора отводиться через линии (14) или (15) в резервуар. Для обеспечения свободного обратного потока из канала B в канал A может быть установлен опциональный обратный клапан (3).
