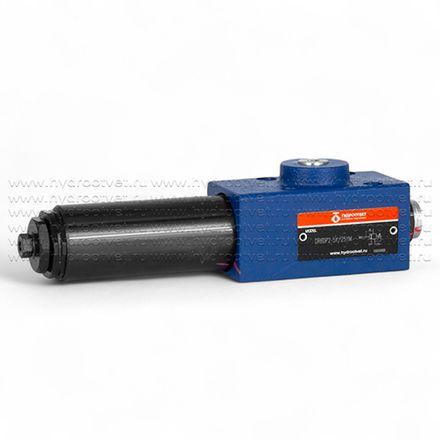

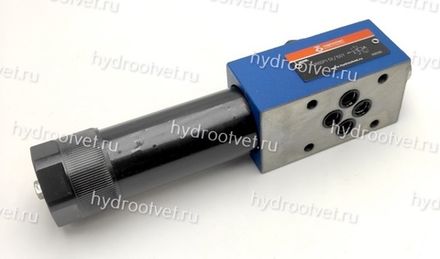

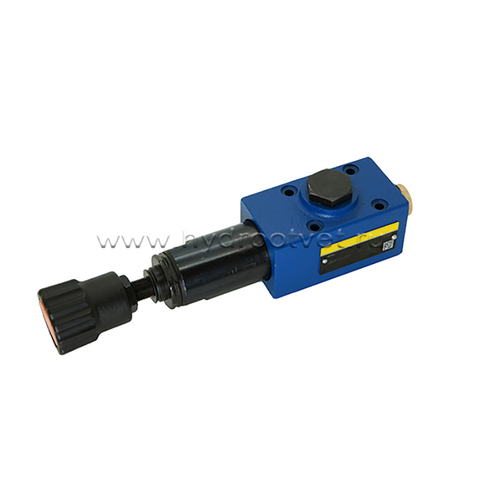

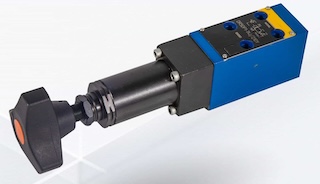

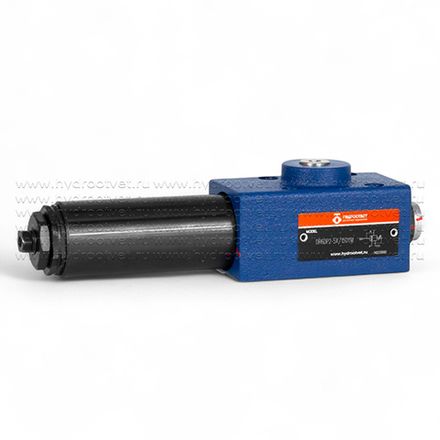

DR6DP - Редукционный клапан Ду 6 трехлинейный, прямого действия
Клапан давления DR6DP является редукционный трехлинейным клапаном с ручным управлением и применяется для точной регулировки давления в конкретном исполнительном органе гидросистемы и в качестве балансировочного или уравновешивающего клапана, которые обычно применяются для обезвешивания шпиндельных узлов станков или размывателей рулонного металла. Клапан DR6DP устанавливает на монтажную поверхность Ду6 (ISO 4401-03 или CETOP03), в том числе и в качестве верхнего клапана, закрывающего столб из модульного набора клапанов. Клапаны DR6DP производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами одноименного клапана известного немецкого бренда.
Типоразмер 6
Серия изделия 5X
Макс. рабочее давление 210 бар
Максимальный расход: 60 л/мин
Особенности:
- Стыкового монтажа присоединительные размеры по DIN 24340 Form А, ISO 4401 и CETOP-RP 121 Н
- Ответные монтажные плиты заказывать отдельно
- 4 диапазона давления
- 3 типа регулировочных устройств:
- вращающаяся рукоятка;
- винт с шестигранником и защитным колпачком;
- запираемая на ключ вращающаяся рукоятка со шкалой;
- Обратный клапан - по выбору

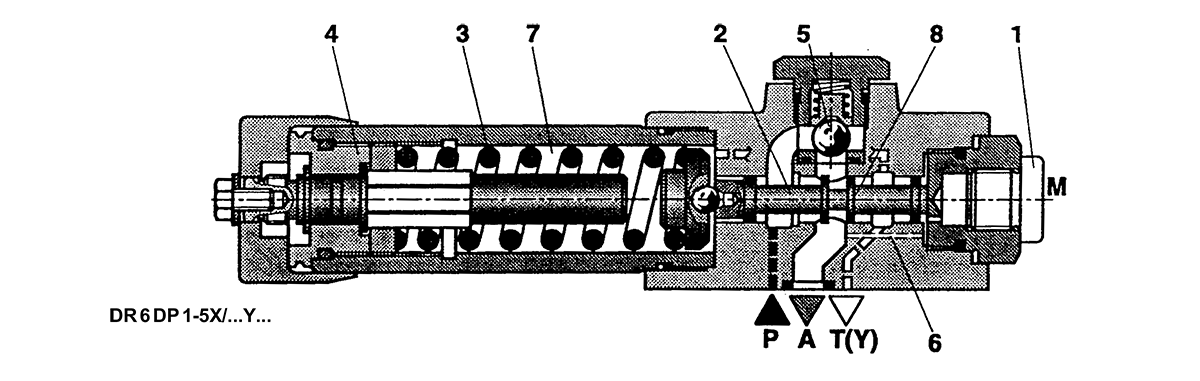

Принцип действия, вид в разрезе, условные обозначения
Клапан типа DR 6 DP представляет собой редукционный клапан прямого действия трехлинейного исполнения, т.е. он имеет предохранение по давлению во вторичном контуре. Клапан предназначен для понижения давления в гидросистеме. Настройка давления во вторичном контуре осуществляется посредством регулировочного устройства (4). В исходном положении клапан открыт; напорная жидкость может беспрепятственно течь из канала Р в канал А. Давление в канале А действует одновременно через канал управления (6) на площадь поршня, находящуюся напротив пружины сжатия (3). Если давление в канале А превысит установленное на пружине сжатия (3) значение, то тогда поршень (2) перемещается на позицию регулирования и поддерживает постоянной величину установленного давления в канале А. Сигнал и управляющее масло поступают внутренним путем через линию управления (6) из канала А. Если давление в канале А будет увеличиваться дальше в результате воздействия внешних сил на потребитель, то тогда управляющий поршень (2) будет перемещаться еще дальше в направлении пружины сжатия (3). Вследствие этого канал А соединяется через управляющую кромку (8) на поршне (2) с баком. В бак стекает такое количество напорной жидкости, что давление больше не может повыситься. Дренаж полости пружины (7) осуществляется всегда наружу через канал Т (У). Для свободного обратного течения масла из канала А в канал Р можно по желанию заказчика встроить обратный клапан (5). Присоединение манометра (1) дает возможность проверять давление во вторичном контуре.
Особенности:
- Стыкового монтажа присоединительные размеры по DIN 24340 Form А, ISO 4401 и CETOP-RP 121 Н
- Ответные монтажные плиты заказывать отдельно
- 4 диапазона давления
- 3 типа регулировочных устройств:
- вращающаяся рукоятка;
- винт с шестигранником и защитным колпачком;
- запираемая на ключ вращающаяся рукоятка со шкалой;
- Обратный клапан - по выбору
Принцип действия, вид в разрезе, условные обозначения
Клапан типа DR 6 DP представляет собой редукционный клапан прямого действия трехлинейного исполнения, т.е. он имеет предохранение по давлению во вторичном контуре. Клапан предназначен для понижения давления в гидросистеме. Настройка давления во вторичном контуре осуществляется посредством регулировочного устройства (4). В исходном положении клапан открыт; напорная жидкость может беспрепятственно течь из канала Р в канал А. Давление в канале А действует одновременно через канал управления (6) на площадь поршня, находящуюся напротив пружины сжатия (3). Если давление в канале А превысит установленное на пружине сжатия (3) значение, то тогда поршень (2) перемещается на позицию регулирования и поддерживает постоянной величину установленного давления в канале А. Сигнал и управляющее масло поступают внутренним путем через линию управления (6) из канала А. Если давление в канале А будет увеличиваться дальше в результате воздействия внешних сил на потребитель, то тогда управляющий поршень (2) будет перемещаться еще дальше в направлении пружины сжатия (3). Вследствие этого канал А соединяется через управляющую кромку (8) на поршне (2) с баком. В бак стекает такое количество напорной жидкости, что давление больше не может повыситься. Дренаж полости пружины (7) осуществляется всегда наружу через канал Т (У). Для свободного обратного течения масла из канала А в канал Р можно по желанию заказчика встроить обратный клапан (5). Присоединение манометра (1) дает возможность проверять давление во вторичном контуре.
Условные обозначения
| Рабочая жидкость | Минеральное масло (HL, HLP) по DIN 51 524 |
| Температурный диапазон рабочей жидкости, ос | - 30 до + 80 для уплотнений NBR |
| Диапазон вязкости, мм2/с | 10 до 800 |
| Чистота рабочей жидкости | Максимально допустимое значение загрязн. рабочей жидкости - класс 9 по NAS 1638. Рекомендуется использовать фильтры с коэфф. фильтрации b10 ³ 75. |
| Рабочее давление присоедин . Р бар | до 315 |
| Рабочее давление присоедин . А бар | до 25; до 75; до 150; до 210 |
| Противодавление присоедин. Т (У) бар | до 160 |
| Максимально допустимый расход л/мин. | до 60 |
| Масса кг | около 1,2 |
Примечание: Ход кривой сохраняется при установленном на более низкую величину давлении
Характеристики режима редуцирования даны для случая отсутствия подпора давления на выходе
1. Из Р в А (минимальная разность давлений)
2. Из Р в T (Y) (минимальная разность давлений)
З. Dр только через обратный клапан
4. Dр через обратный клапан и полностью открытый золотник
1. Табличка
2. Регулировочное устройство "1"
З. Регулировочное устройство "2"
4. Регулировочное устройство "3"
6. Место для удаления ключа
7. Крепежные отверстия для клапана
8. Контргайка, размер под ключ 24
9. Шестигранник., размер под ключ 10
10. Уплотнительное кольцо-R 9,81 х 1,5 х 1,78 для присоединения А, В, Р, Т(Y)
11. Присоединение для манометра G1/4, глубина 12, внутренний шестигранник, размер под ключ 6
12. Без обратного клапана
1З. С обратным клапаном
14. Присоединение В закрыто
Крепежные винты для клапана 4хМ5х50 по DIN 912-10.9 с моментом затяжки МА=8,9 Нм заказываются отдельно.
Трубная резьба (G...) согласно ISO 228/1
На сайте представлены далеко не все варианты клапанов Рексрот*, аналоги которых мы предлагаем.
Ниже приведен список артикулов клапана Bosch Rexroth клапана DR6DP, аналоги которых мы также можем предоставить или подобрать замену.
Если Вы нашли нужный артикул или код клапана в списке ниже или, наоборот, затрудняетесь это сделать - напишите нам, мы ответим оперативно.
