DB6K, DB10K, DB20K - Предохранительный клапан непрямого управления Ду6 - Ду20 картриджного монтажа
Клапаны ограничения давления типа DB*K представляют собой клапаны с непрямым управлением. Они предназначены для ограничения давления в гидросистеме. Чтобы получить хорошую регулировку давления по всему диапазону давления, диапазон был разделен на 4 ступени давления. Одна ступень давления соответствует одной определенной пружине для максимального рабочего давления.

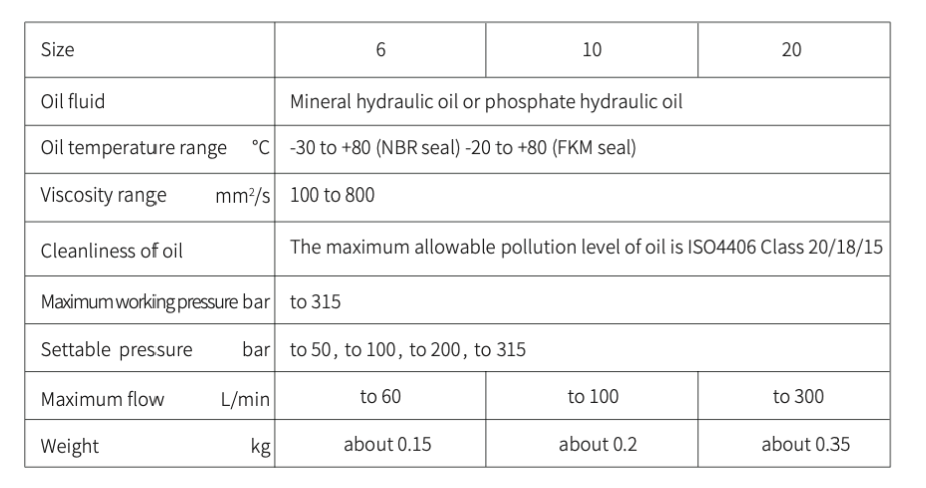

Типоразмер 6 - 20
Серия изделия 4X
Макс. рабочее давление 315 бар

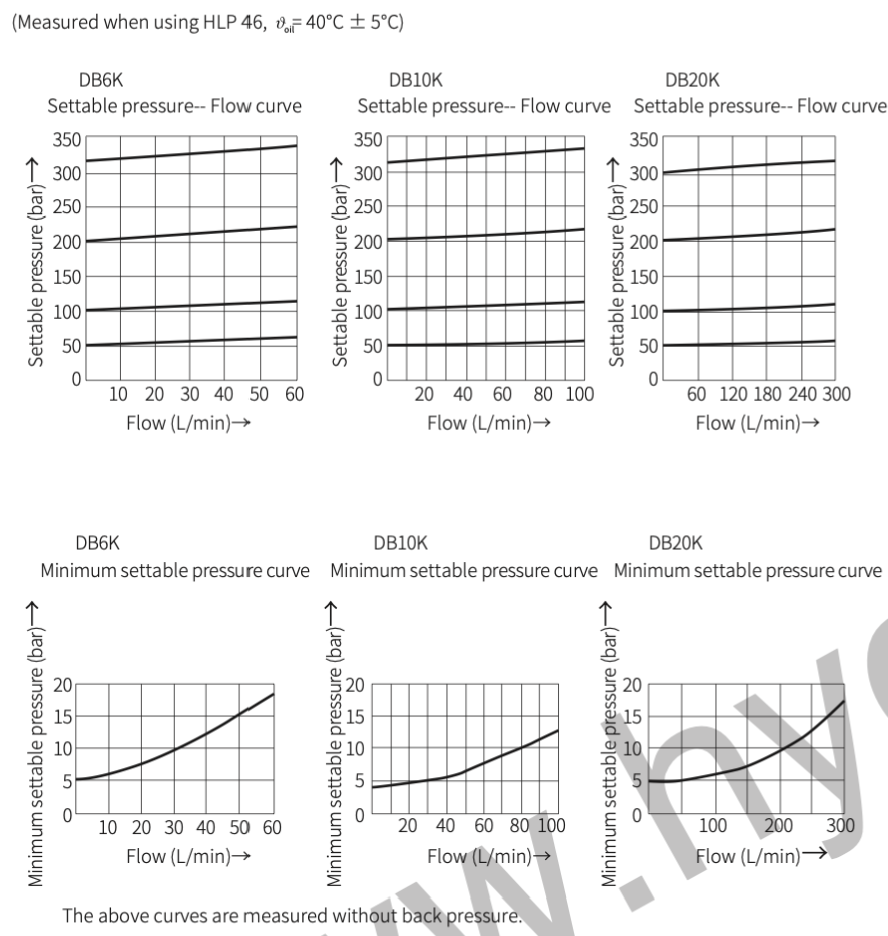

Максимальный расход: 300 л/мин

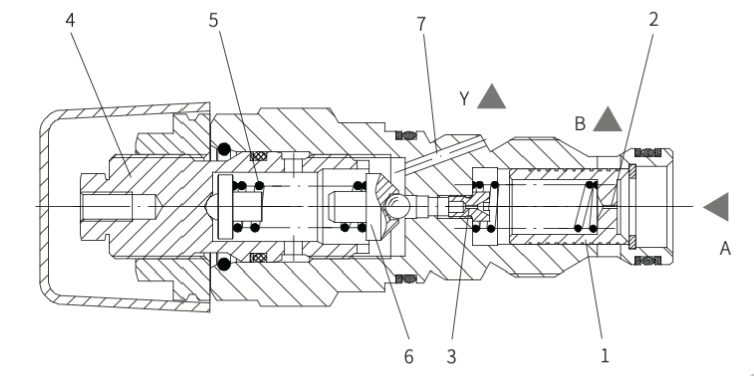

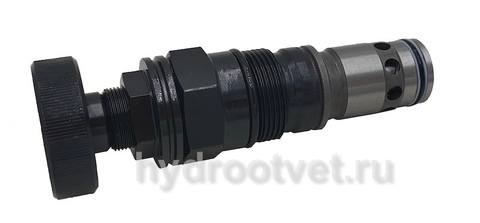

Клапан DB...K... - это патронный контрольный клапан сброса давления. Он используется для ограничения давления в гидравлической системе, давление в системе устанавливается регулировочным элементом (4). В нерабочем состоянии клапаны закрыты. Давление в отверстии A воздействует на золотник клапана (1). В то же время давление передается через отверстие (2) золотника (1) в камеру пружины. и через отверстие (3) воздействует на направляющую тарелку (6). Если давление в канале A поднимается выше заданного значения пружины (5), то открывается направляющая тарелка (6), и жидкость под давлением может поступать в камеру пружины золотника клапана (1) и в канал T(Y) через отверстие (3) и канал (8)., возникающий в результате перепад давления перемещает золотник клапана (1), открывая соединение из порта A в порт B. Контрольное масло из 2-х пружинных камер сливается в резервуар через отверстие T (Y).
Клапан DB...K... - это патронный контрольный клапан сброса давления. Он используется для ограничения давления в гидравлической системе, давление в системе устанавливается регулировочным элементом (4). В нерабочем состоянии клапаны закрыты. Давление в отверстии A воздействует на золотник клапана (1). В то же время давление передается через отверстие (2) золотника (1) в камеру пружины. и через отверстие (3) воздействует на направляющую тарелку (6). Если давление в канале A поднимается выше заданного значения пружины (5), то открывается направляющая тарелка (6), и жидкость под давлением может поступать в камеру пружины золотника клапана (1) и в канал T(Y) через отверстие (3) и канал (8)., возникающий в результате перепад давления перемещает золотник клапана (1), открывая соединение из порта A в порт B. Контрольное масло из 2-х пружинных камер сливается в резервуар через отверстие T (Y).

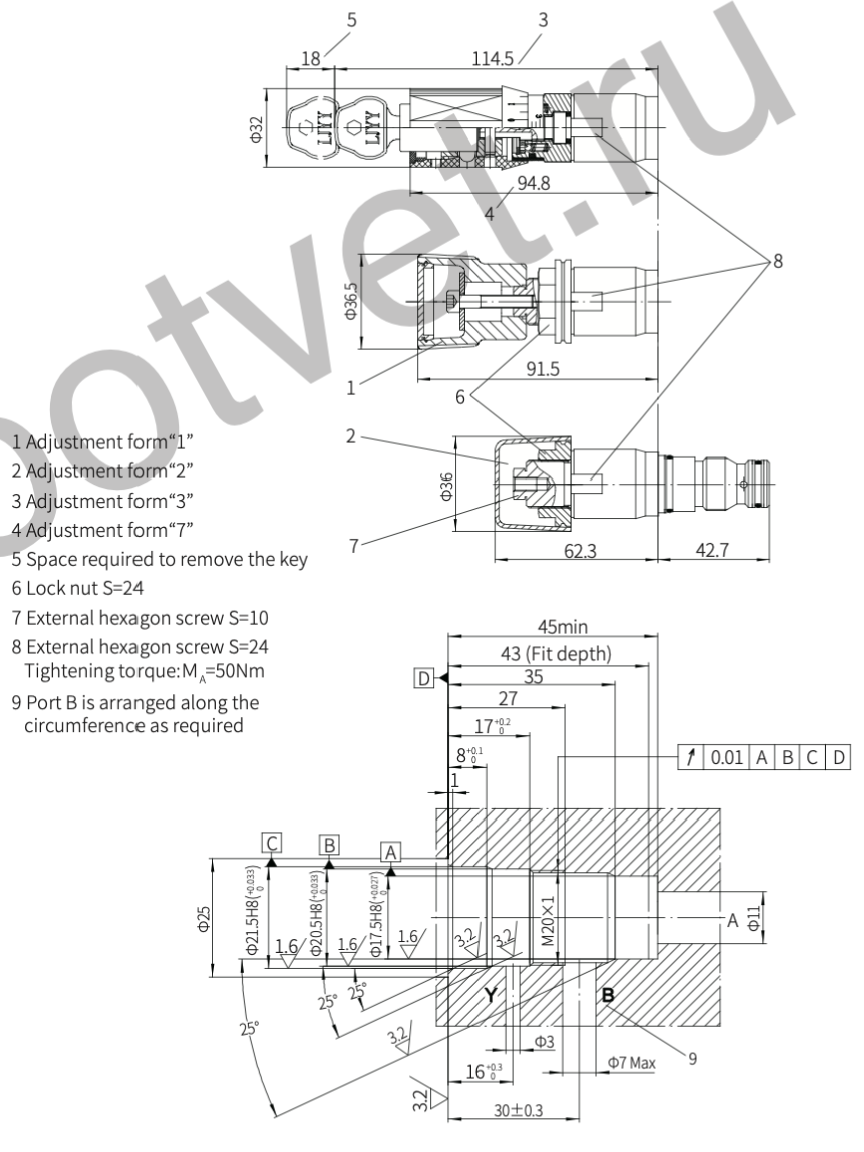

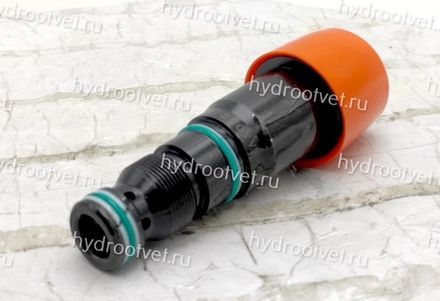

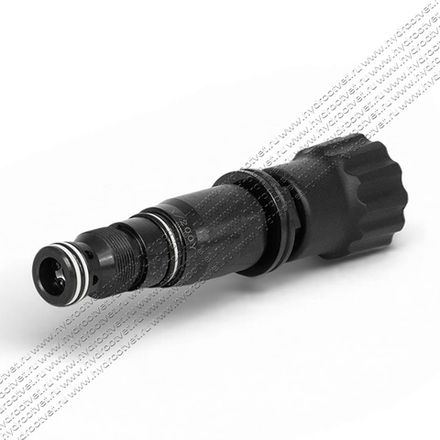

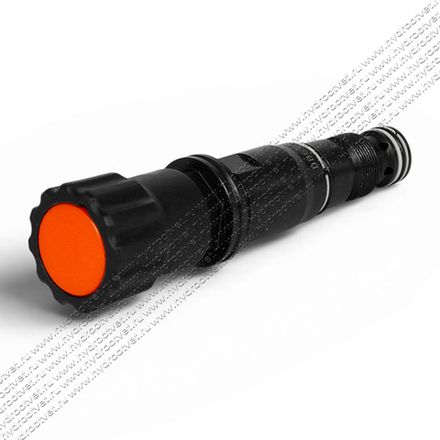

Модель DB6K

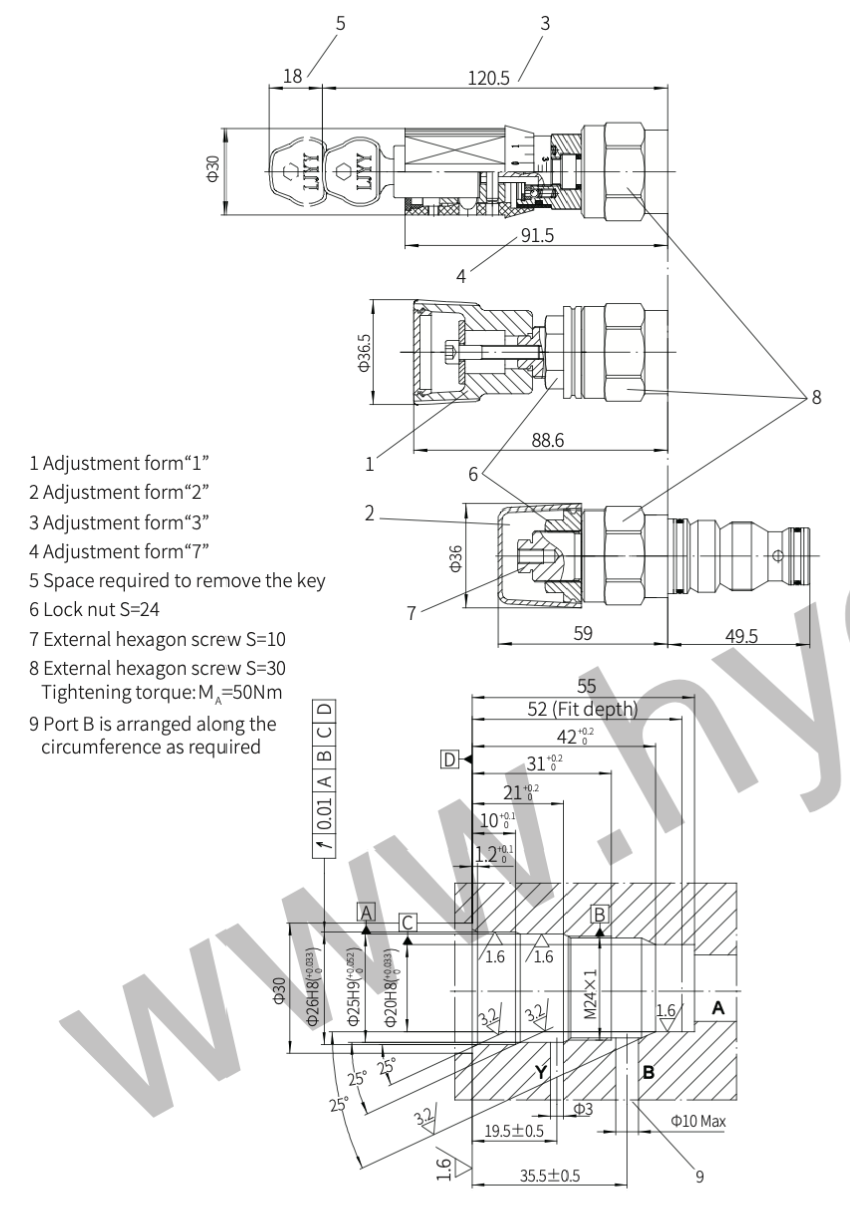

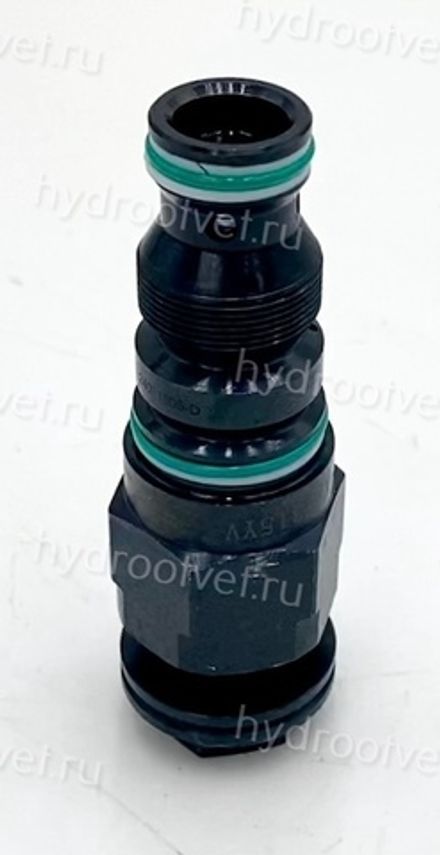

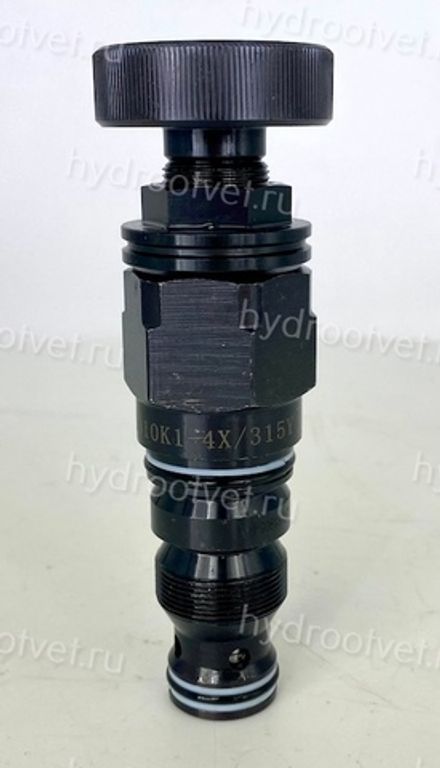

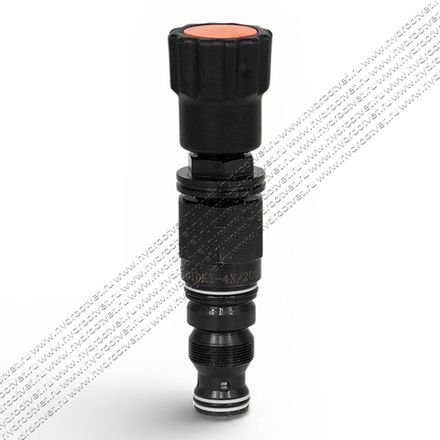

Модель DB10K

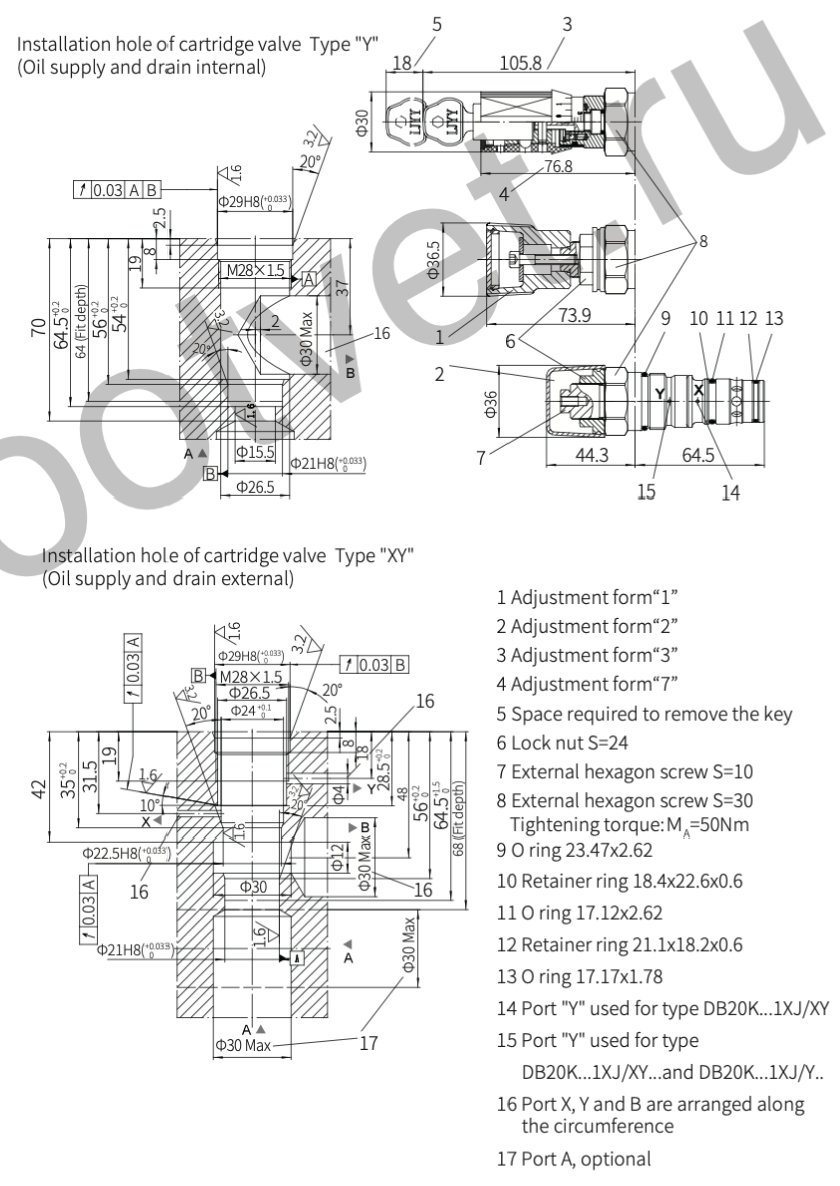

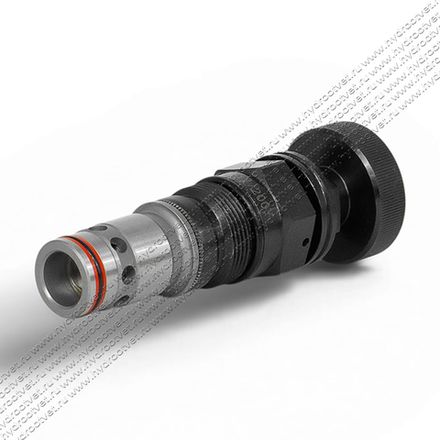

Модель DB20K
На сайте представлены далеко не все варианты клапанов Рексрот*, аналоги которых мы предлагаем.

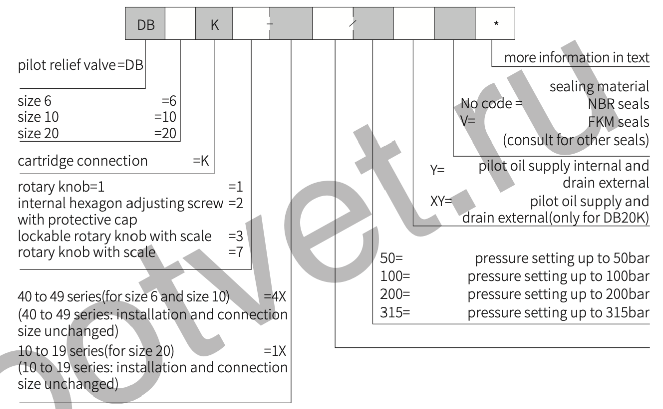

Ниже приведен список артикулов клапана Bosch Rexroth DB*K, аналоги которых мы также можем предоставить или подобрать замену.
Если Вы нашли нужный артикул или код клапана в списке ниже или, наоборот, затрудняетесь это сделать - напишите нам, мы ответим оперативно.
| DB 6 K7-4X/315Y | R900507746 |
| DB 6 K3-4X/50YV | R900438027 |
| DB 6 K3-4X/315YV | R900432722 |
| DB 6 K3-4X/200YV | R900407575 |
| DB 6 K3-4X/200Y | R900424552 |
| DB 6 K3-4X/100YV | R900427679 |
| DB 6 K2-4X/50YV | R900487903 |
| DB 6 K2-4X/50Y | R900425998 |
| DB 6 K2-4X/350YV | R900508417 |
| DB 6 K2-4X/315YV SO2 | R900450992 |
| DB 6 K2-4X/315YV | R900483441 |
| DB 6 K2-4X/315YJ | R900463536 |
| DB 6 K2-4X/315Y SO2 | R900449361 |
| DB 6 K2-4X/315Y | R900481083 |
| DB 6 K2-4X/315-280Y | R901084247 |
| DB 6 K2-4X/315-150YV | R900721014 |
| DB 6 K2-4X/200YV SO50 | R900993408 |
| DB 6 K2-4X/200YV SO2 | R900450962 |
| DB 6 K2-4X/200YV | R900486196 |
| DB 6 K2-4X/200Y SO2 | R900448341 |
| DB 6 K2-4X/200Y | R900422238 |
| DB 6 K2-4X/200-180YV | R900575578 |
| DB 6 K2-4X/200-120YV | R900575579 |
| DB 6 K2-4X/200-120Y | R901076749 |
| DB 6 K2-4X/200-100Y | R900787997 |
| DB 6 K2-4X/100YV SO50 | R900993406 |
| DB 6 K2-4X/100YV | R900483440 |
| DB 6 K2-4X/100Y | R900408060 |
| DB 6 K2-4X/100-080Y | R901076754 |
| DB 6 K1-4X/50YV | R900438025 |
| DB 6 K1-4X/315YV | R900432727 |
| DB 6 K1-4X/200YV | R900432726 |
| DB 6 K1-4X/100YV | R900449408 |
| DB 6 K1-4X/100Y | R900439549 |
| DB 10 K7-4X/50YV | R900511171 |
| DB 10 K7-4X/100YV | R900511154 |
| DB 10 K3-4X/315YV | R900438124 |
| DB 10 K3-4X/315Y | R900580078 |
| DB 10 K3-4X/200YV | R900428540 |
| DB 10 K3-4X/200-180YV | R901031342 |
| DB 10 K2-4X/50YV | R900422817 |
| DB 10 K2-4X/50Y | R900408654 |
| DB 10 K2-4X/350YV | R900451440 |
| DB 10 K2-4X/315YV | R900438126 |
| DB 10 K2-4X/315YJV | R900437270 |
| DB 10 K2-4X/315Y | R900422257 |
| DB 10 K2-4X/315XY | R901015822 |
| DB 10 K2-4X/25-15YV SO52 | R901082099 |
| DB 10 K2-4X/200YV SO50 | R900974515 |
| DB 10 K2-4X/200YV | R900438123 |
| DB 10 K2-4X/200YJV | R900517802 |
| DB 10 K2-4X/200Y | R900481084 |
| DB 10 K2-4X/200XY | R900525510 |
| DB 10 K2-4X/200-180YV | R900748426 |
| DB 10 K2-4X/100YV | R900453240 |
| DB 10 K2-4X/100Y | R900430681 |
| DB 10 K1-4X/50YV | R900472621 |
| DB 10 K1-4X/50Y | R900472682 |
| DB 10 K1-4X/315YV | R900438122 |
| DB 10 K1-4X/100YV | R900594111 |
| DB 10 K1-4X/100Y | R900511013 |
| DB 20 K7-1X/315XY | R900077572 |
| DB 20 K3-1X/315YV | R900970465 |
| DB 20 K3-1X/315Y | R900382707 |
| DB 20 K3-1X/315XY | R900494352 |
| DB 20 K3-1X/200Y | R900402737 |
| DB 20 K3-1X/200XY | R900493310 |
| DB 20 K3-1X/100Y | R900352462 |
| DB 20 K2-1X/50YV | R900400324 |
| DB 20 K2-1X/50Y SO632 | R900950435 |
| DB 20 K2-1X/50Y | R900412314 |
| DB 20 K2-1X/50XYV | R900493820 |
| DB 20 K2-1X/50XYU | R900433817 |
| DB 20 K2-1X/50XY | R900470296 |
| DB 20 K2-1X/50P15XY | R901004024 |
| DB 20 K2-1X/420XYV SO647 | R900779237 |
| DB 20 K2-1X/350YV | R900499886 |
| DB 20 K2-1X/350Y | R900412317 |
| DB 20 K2-1X/350XYV | R900419914 |
| DB 20 K2-1X/350XYU | R900498678 |
| DB 20 K2-1X/350XYJ | R900356325 |
| DB 20 K2-1X/350XY | R900470299 |
| DB 20 K2-1X/350-320XY | R900206035 |
| DB 20 K2-1X/340YE | R901208770 |
| DB 20 K2-1X/335YVE | R901213202 |
| DB 20 K2-1X/335YE | R901165510 |
| DB 20 K2-1X/315YV | R900338231 |
| DB 20 K2-1X/315YE | R901129491 |
| DB 20 K2-1X/315Y | R900497224 |
| DB 20 K2-1X/315XYV | R900495745 |
| DB 20 K2-1X/315XYU | R900347608 |
| DB 20 K2-1X/315XY SO31 | R900350264 |
| DB 20 K2-1X/315XY | R900493939 |
| DB 20 K2-1X/315-270XY | R900766094 |
| DB 20 K2-1X/315-200XY | R900212626 |
| DB 20 K2-1X/300YE | R901040209 |
| DB 20 K2-1X/250YVE | R900770770 |
| DB 20 K2-1X/235YE | R900787305 |
| DB 20 K2-1X/205YE | R901045133 |
| DB 20 K2-1X/200YV | R900343952 |
| DB 20 K2-1X/200Y | R900412316 |
| DB 20 K2-1X/200XYV | R900479905 |
| DB 20 K2-1X/200XYU | R900497598 |
| DB 20 K2-1X/200XY SO31 | R900345792 |
| DB 20 K2-1X/200XY | R900470298 |
| DB 20 K2-1X/200-180XY | R900226262 |
| DB 20 K2-1X/195YE | R901223095 |
| DB 20 K2-1X/150YE | R900787295 |
| DB 20 K2-1X/120YE | R901050786 |
| DB 20 K2-1X/100YV | R900373711 |
| DB 20 K2-1X/100YE | R900787299 |
| DB 20 K2-1X/100Y | R900412315 |
| DB 20 K2-1X/100XYV | R900402347 |
| DB 20 K2-1X/100XYU | R900498679 |
| DB 20 K2-1X/100XY | R900470297 |
| DB 20 K2-1X/100-040XY | R901009449 |
| DB 20 K1-1X/50Y | R900412189 |
| DB 20 K1-1X/50XY | R900470292 |
| DB 20 K1-1X/350Y | R900412192 |
| DB 20 K1-1X/350XYV | R900479713 |
| DB 20 K1-1X/350XY | R900470295 |
| DB 20 K1-1X/315Y | R900496562 |
| DB 20 K1-1X/315XYV | R900496551 |
| DB 20 K1-1X/315XY | R900493622 |
| DB 20 K1-1X/200YV | R900357950 |
| DB 20 K1-1X/200Y | R900412191 |
| DB 20 K1-1X/200XYV | R900479712 |
| DB 20 K1-1X/200XY | R900470294 |
| DB 20 K1-1X/100Y | R900412190 |
| DB 20 K1-1X/100XYV | R900479747 |
