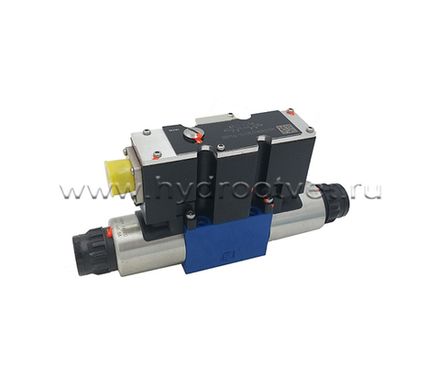

3DREP - Пропорциональный редукционный клапан Ду 6 трехлинейный (пилот) без и со встроенным усилителем
Клапан давления 3DREP (3DREP6E) является редукционный трехлинейным клапаном с пропорциональным управлением и применяется для точной регулировки давления в конкретном исполнительном органе гидросистемы и в качестве балансировочного или уравновешивающего пропорционального клапана, которые обычно применяются для обезвешивания шпиндельных узлов станков или размывателей рулонного металла. 3DREP (3DREP6E) применяется в качестве пилотного клапана пропорционального распределителя 4WRZE (без обратной связи). Клапан устанавливает на монтажную поверхность Ду6 (ISO 4401-03 или CETOP03). Все пропорциональные клапаны проходят испытания и настройку на стенде завода-изготовителя, что подтверждается соответствующими протоколами (предоставляется по запросу). Клапаны производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами одноименного клапана известного немецкого бренда. Клапаны без встроенного усилителя совместимы по управлению с оригинальным усилителем Rexroth. Внешние электронные карты-усилители также доступны для заказа.
Типоразмер 6
Серия изделия 2X
Макс. рабочее давление 100 бар
Максимальный расход: 15 л/мин
Особенности:
- Клапаны пропорционального регулирования прямого управления для регулирования давления и направления объемного расхода
- Управляются пропорциональными электромагнитами с центральной резьбой и съемной катушкой
- Для установки на плите: схема расположения монтажных отверстий согласно DIN 24 340, части 2, форме A, ISO 4401 и CETOP-RP121H
- Ручное дублирование, на выбор
- Золотник, центрируемый пружинами
- Тип 3DREPE со встроенными электронными устройствами управления, интерфейс A1
- Внешние управляющие электронные устройства для типа 3DREP: заказываются отдельно.
Принцип действия и конструктивная схема
3-линейный редукционный клапан типа 3DREP 6.. управляется пропорциональными электромагнитами прямого управления. Он служит для преобразования электрических входных сигналов в пропорциональный выходной сигнал давления.
Пропорциональные электромагниты являются регулируемыми, работающими в масле электромагнитами постоянного тока со съемной катушкой. Управление магнитами осуществляется на выбор с помощью внешних управляющих электронных устройств (типа 3DREP) или встроенных управляющих электронных устройств (типа 3DREPE).
Клапан состоит главным образом из следующих компонентов:
- корпус (1) с контактной поверхностью
- золотник (2) с мерной колбой давления (3 и 4)
- электромагниты (5 и 6) с центральной резьбой
- на выбор – встроенные электронные устройства управления (7)
Принцип действия:
- При отключенных электромагнитах (5 и 6) – центрование золотника (2) посредством прижимных пружин
- Прямое управление золотником (2) путем возбуждения одного из пропорциональных электромагнитов, например электромагнита “a” (5)
- Смещение мерной колбы давления (3) и золотника (2) вправо пропорционально электрическому входному сигналу
- Соединение P с B и A с T посредством поперечного сечения в форме затвора с прогрессивной характеристикой потока
- Отключение электромагнитов (5)
-Золотники (2) возвращаются обратно в центральное положение прижимной пружиной
В центральном положении каналы A и B к T открываются, т. е. рабочая жидкость может беспрепятственно перетекать в гидробак.
На выбор один из механизмов ручного дублирования (9 и 10) может перемещать золотник (2) без возбуждения электромагнита.
Внимание! Самопроизвольная инициация аварийного механизма приводит к бесконтрольным движениям машины!
Клапан с 2 положения
(Тип 3DREP..A… или 3DREP..B…)
Функция этого набора встраиваемых клапанов в целом соответствует функции клапана с 3 положениями контактов. Однако 2-позиционные гидрораспределители оснащаются только электромагнитом “a” (5) или “b” (6). Вместо 2 пропорциональных электромагнитов установлена заглушка (8).
Указание. Не допускается отсутствие масла в сливном канале гидросистемы. При соответствующих условиях монтажа необходимо установить подпорный клапан (подпор прибл. 2 бар).
Особенности:
- Клапаны пропорционального регулирования прямого управления для регулирования давления и направления объемного расхода
- Управляются пропорциональными электромагнитами с центральной резьбой и съемной катушкой
- Для установки на плите: схема расположения монтажных отверстий согласно DIN 24 340, части 2, форме A, ISO 4401 и CETOP-RP121H
- Ручное дублирование, на выбор
- Золотник, центрируемый пружинами
- Тип 3DREPE со встроенными электронными устройствами управления, интерфейс A1
- Внешние управляющие электронные устройства для типа 3DREP: заказываются отдельно.
Принцип действия и конструктивная схема
3-линейный редукционный клапан типа 3DREP 6.. управляется пропорциональными электромагнитами прямого управления. Он служит для преобразования электрических входных сигналов в пропорциональный выходной сигнал давления.
Пропорциональные электромагниты являются регулируемыми, работающими в масле электромагнитами постоянного тока со съемной катушкой. Управление магнитами осуществляется на выбор с помощью внешних управляющих электронных устройств (типа 3DREP) или встроенных управляющих электронных устройств (типа 3DREPE).
Клапан состоит главным образом из следующих компонентов:
- корпус (1) с контактной поверхностью
- золотник (2) с мерной колбой давления (3 и 4)
- электромагниты (5 и 6) с центральной резьбой
- на выбор – встроенные электронные устройства управления (7)
Принцип действия:
- При отключенных электромагнитах (5 и 6) – центрование золотника (2) посредством прижимных пружин
- Прямое управление золотником (2) путем возбуждения одного из пропорциональных электромагнитов, например электромагнита “a” (5)
- Смещение мерной колбы давления (3) и золотника (2) вправо пропорционально электрическому входному сигналу
- Соединение P с B и A с T посредством поперечного сечения в форме затвора с прогрессивной характеристикой потока
- Отключение электромагнитов (5)
-Золотники (2) возвращаются обратно в центральное положение прижимной пружиной
В центральном положении каналы A и B к T открываются, т. е. рабочая жидкость может беспрепятственно перетекать в гидробак.
На выбор один из механизмов ручного дублирования (9 и 10) может перемещать золотник (2) без возбуждения электромагнита.
Внимание! Самопроизвольная инициация аварийного механизма приводит к бесконтрольным движениям машины!
Клапан с 2 положения
(Тип 3DREP..A… или 3DREP..B…)
Функция этого набора встраиваемых клапанов в целом соответствует функции клапана с 3 положениями контактов. Однако 2-позиционные гидрораспределители оснащаются только электромагнитом “a” (5) или “b” (6). Вместо 2 пропорциональных электромагнитов установлена заглушка (8).
Указание. Не допускается отсутствие масла в сливном канале гидросистемы. При соответствующих условиях монтажа необходимо установить подпорный клапан (подпор прибл. 2 бар).
Общие
| Тип клапана | 3DREP | 3DREPE |
| Положение при монтаже | произвольное, предпочтительно горизонтальное | |
| Диапазон температур хранения °C | от – 20 до + 80 | |
| Диапазон температур окружающей среды °C | от – 20 до + 70 | от –20 до + 50 |
| Масса кг | 2,0 | 2,2 |
Гидравлика
| Диапазон рабочего давления | Порт P | бар бар бар | 20-100 для ступени давления 16 30-100 для ступени давления 25 50-100 для ступени давления 45 |
| Порт T | бар | от 0 до 30 | |
| Макс. объемный расход | л/мин15 (∆p = 50 бар) | ||
| Рабочая жидкость | Рабочая жидкость на минеральной основе (HL, HLP) согласно DIN 51 524 Прочие рабочие жидкости по запросу! | ||
| Диапазон температур рабочей жидкости | °C | от –20 до +80 (предпочтительно от +40 до +50) | |
| Диапазон вязкости | мм2/с | 20-380 (предпочтительно 30-46) | |
| Класс чистоты согласно коду ISO | Максимально допустимая степень загрязнения рабочей жидкости согласно ISO 4406, классу 17/15/12 1) | ||
| Гистерезис % | ≤ 5 | ||
| Точность воспроизведения % | ≤ 1 | ||
| Порог чувствительности % | ≤ 0,5 | ||
| Зона разбросов % | ≤ 1 | ||
1) В гидравлических системах необходимо соблюдать указанные классы чистоты компонентов. Эффективная фильтрация предотвращает вероятность повреждений и продлевает срок службы компонентов. При выборе фильтров см. каталоги RD 50 070, RD 50 076 и RD 50 081.
2) не входит в поставку
Электрика, электромагнит
| Тип клапана | 3DREP | 3DREPE | ||
| Вид напряжения | Напряжение постоянного тока | |||
| Тип сигнала | аналоговый | |||
| Сигнал заданной величины Потенциальный вход A1 V | – | ± 10 | ||
| Макс. ток каждого магнита A | 1,5 | 2,5 | ||
| Сопротивление катушки электромагнита Значение в холодном состоянии при 20°C Ω | 4,8 | 2 | ||
| Макс. значение в теплом состоянии Ω | 7,2 | 3 | ||
| Продолжительность включения % | 100 | |||
| Температура катушки °C | не более 150 | |||
| Электрический порт | 3DREP | с приборным штекером согласно DIN EN 175 301-803 | ||
| Разъем согласно DIN EN 175 301-803 2) | ||||
| 3DREPE | с приборным штекером согласно E DIN 43 563-AM6-3 | |||
| Разъем E DIN 43 563-BF6-3/Pg11 2) | ||||
| Степень защиты согласно DIN EN 60 529/VDE 0470, части 1 | IP65 с установленным и фиксированным разъемом | |||
Электрика, управляющие электронные устройства
Встроенные, управляющие электронные устройства типа 3DREPE встроены в клапан, см. схему
| Питающее напряжение: Номинальное напряжение В постоянного тока | 24 | |
| нижнее предельное значение V | 19 | |
| верхнее предельное значение V | 35 | |
| Потребление электроэнергии усилителя | Iмакс А | 1,8 |
| импульсный ток A | 4 | |
Внешние, управляющие электронные устройства при типе 3DREP
| Аналоговые усилители в формате еврокарты (заказывается отдельно) с 1 значением времени линейной функции | VT- VSPA2-50 |
Тип 3DREP
- Корпус клапана
- Шильдик
- Пропорциональный электромагнит "a"
- Пропорциональный электромагнит "b"
- Разъем "A", серый (не входит в поставку)
- Разъем "B", черный (не входит в поставку
- Одинаковые уплотнительные кольца для каналов A, B, P и T
- Скрытое ручное дублирование "N9"
- Заглушка для клапанов с 1 электромагнитом (исполнение "A" или "B")
- Пространство, необходимое для снятия штекера
- Обработанная опорная поверхность клапана, расположение каналов.
Крепежные винты клапана M5 x 50 DIN 912-10.9; MA = 8,9 Нм заказываются отдельно.
Тип 3DREPE
1. Корпус клапана
2. Шильдик
3. Пропорциональный электромагнит "a"
4. Пропорциональный электромагнит "b"
5. Разъем (не входит в поставку)
7. Одинаковые уплотнительные кольца для каналов A, B, P и T
8.1. Скрытое ручное дублирование "N9
9. Заглушка для клапанов с 1 электромагнитом
10. Пространство, необходимое для снятия штекера
11. Обработанная опорная поверхность клапана, расположение портов
12. Встроенные управляющие электронные устройства
Электрический порт, разъемы (размеры в мм)
для типа 3DREP (для внешних управляющих электронных устройств – не для исполнения "J" = стойкий к воздействию морской воды)
Штекер в соответствии с DIN EN 175 301-803
Электромагнит a, серый отдельный заказ
Электромагнит b, черный
для типа 3DREPE
Штекер в соответствии с DIN EN 175 201-804
Расположение пинов см. на блок-схеме
Встроенные управляющие электронные устройства при типе 3DREP
Заданная величина:
- Положительная заданная величина (или 12-20 мА) на D и опорный потенциал на E создают давление в A.
- Отрицательная заданная величина (или 4-12 мА) на D и опорный потенциал на E создают давление в B.
- В клапане с 1 электромагнитом на стороне b (исполнение A) имеются положительная заданная величина на D (4-20 мА) и опорный потенциал на E, давление в A, а в клапане с 1 электромагнитом на стороне a (исполнение B) имеются положительная заданная величина на D (4-20 мА) и опорный потенциал на E, давление в B.
Соединительный кабель:
- Рекомендация: кабель длиной до 25 м типа LiYCY 5 x 0,75 мм2; кабель длиной до 50 м типа LiYCY 5 x 1,0 мм2 Внешний диаметр 6,5-11 мм
- Экранирование необходимо только со стороны источника питания на PE.
На сайте представлены далеко не все варианты клапанов Рексрот*, аналоги которых мы предлагаем.
Ниже приведен список артикулов клапана Bosch Rexroth клапана 3DREP, аналоги которых мы также можем предоставить или подобрать замену.
Если Вы нашли нужный артикул или код клапана в списке ниже или, наоборот, затрудняетесь это сделать - напишите нам, мы ответим оперативно.
| R901411436 | 3DREP6A-2X/16EG24K4/M-674 | R901366934 | 3DREP6C-2X/16EG24NJK31/M | R900717553 | 3DREPE6A-2X/45EG24K31/A1V |
| R900954411 | 3DREP6A-2X/16EG24K4/V | R900735026 | 3DREP6C-2X/25EG24JD/M | R901051881 | 3DREPE6A-2X/45EG24N9K31/A1M |
| R900974816 | 3DREP6A-2X/16EG24N9K4/M | R900974956 | 3DREP6C-2X/25EG24JK31/M | R900943289 | 3DREPE6A-2X/45EG24N9K31/A1V |
| R900967209 | 3DREP6A-2X/16EG24N9K4/V | R961005284 | 3DREP6C-2X/25EG24JK31/M*ET | R900978110 | 3DREPE6A-2X/45EG24N9K31/F1M |
| R961005273 | 3DREP6A-2X/25EG24K4/M*ET | R901015797 | 3DREP6C-2X/25EG24JK31/V | R901060430 | 3DREPE6B-2X/16EG24K31/A1M |
| R900945686 | 3DREP6A-2X/25EG24K4/V | R961005287 | 3DREP6C-2X/25EG24JK31/V*ET | R900956182 | 3DREPE6B-2X/25EG24K31/A1M |
| R961005270 | 3DREP6A-2X/25EG24K4/V*ET | R961005275 | 3DREP6C-2X/25EG24K4/M*ET | R900967160 | 3DREPE6B-2X/25EG24K31/A1V |
| R900955803 | 3DREP6A-2X/25EG24N9K4/M | R901195627 | 3DREP6C-2X/25EG24K4/M-674 | R900959338 | 3DREPE6B-2X/25EG24K31/F1M |
| R961005276 | 3DREP6A-2X/25EG24N9K4/M*ET | R900932154 | 3DREP6C-2X/25EG24K4/V | R901014844 | 3DREPE6B-2X/25EG24K31/F1V |
| R901224634 | 3DREP6A-2X/25EG24N9K4/M-674 | R961005267 | 3DREP6C-2X/25EG24K4/V*ET | R900955862 | 3DREPE6B-2X/25EG24N9K31/A1M |
| R901224524 | 3DREP6A-2X/25EG24N9K4/M-674=TE | R901276150 | 3DREP6C-2X/25EG24K4/V-674 | R900931050 | 3DREPE6B-2X/25EG24N9K31/A1V |
| R900945801 | 3DREP6A-2X/25EG24N9K4/V | R900754960 | 3DREP6C-2X/25EG24N5K4/M | R901076954 | 3DREPE6B-2X/25EG24N9K31/F1M |
| R961005271 | 3DREP6A-2X/25EG24N9K4/V*ET | R961005265 | 3DREP6C-2X/25EG24N5K4/M*ET | R900943943 | 3DREPE6B-2X/25EG24N9K31/F1V |
| R901418347 | 3DREP6A-2X/25EG24N9K4/V-674 | R901113735 | 3DREP6C-2X/25EG24N6JK10/V-899 | R901060431 | 3DREPE6B-2X/45EG24K31/A1M |
| R901395467 | 3DREP6A-2X/45EG24JK31/V | R961005293 | 3DREP6C-2X/25EG24N6JK10/V-899*ET | R901100346 | 3DREPE6B-2X/45EG24K31/F1M |
| R900962045 | 3DREP6A-2X/45EG24N9K4/M | R901047699 | 3DREP6C-2X/25EG24N6JK31/M | R901016018 | 3DREPE6B-2X/45EG24N9K31/A1M |
| R901224475 | 3DREP6A-2X/45EG24N9K4/M-674 | R961005291 | 3DREP6C-2X/25EG24N6JK31/M*ET | R900925013 | 3DREPE6B-2X/45EG24N9K31/A1V |
| R900617936 | 3DREP6A-2X/45EG24N9K4/ML | R900753106 | 3DREP6C-2X/25EG24N6K4/M | R901312055 | 3DREPE6B-2X/45EG24N9K31/F1M |
| R900959129 | 3DREP6A-2X/45EG24N9K4/V | R961005294 | 3DREP6C-2X/25EG24N9JK10/M-899*ET | R901003312 | 3DREPE6C-2X/16EG24K31/F1M |
| R901418765 | 3DREP6A-2X/45EG24N9K4/V-674 | R900955887 | 3DREP6C-2X/25EG24N9K4/M | R901003121 | 3DREPE6C-2X/16EG24K31/F1V |
| R901323921 | 3DREP6A-2X/45EG24NJK31/V | R961005277 | 3DREP6C-2X/25EG24N9K4/M*ET | R901015676 | 3DREPE6C-2X/16EG24N9K31/A1M |
| R901393244 | 3DREP6A-2X=45EG24N9K4/M | R901205987 | 3DREP6C-2X/25EG24N9K4/M-674 | R900700593 | 3DREPE6C-2X/16EG24N9K31/A1V |
| R901089114 | 3DREP6B-2X/16EG24N9K4/M | R901368339 | 3DREP6C-2X/25EG24N9K4/M-977 | R900782219 | 3DREPE6C-2X/16EG24N9K31/F1M |
| R901244923 | 3DREP6B-2X/16EG24N9K4/V | R900929529 | 3DREP6C-2X/25EG24N9K4/V | R900976079 | 3DREPE6C-2X/16EG24N9K31/F1V |
| R900964865 | 3DREP6B-2X/25EG24K4/M | R961005266 | 3DREP6C-2X/25EG24N9K4/V*ET | R901108008 | 3DREPE6C-2X/16EG24NJK31/F1M |
| R961005283 | 3DREP6B-2X/25EG24K4/M*ET | R901227875 | 3DREP6C-2X/25EG24N9K4/V-674 | R901212436 | 3DREPE6C-2X/16EG24NJK31/F1V |
| R900961227 | 3DREP6B-2X/25EG24K4/V | R961005296 | 3DREP6C-2X/25EG24N9K4/V-674*ET | R901395470 | 3DREPE6C-2X/25EG24JK31/F1V |
| R961005281 | 3DREP6B-2X/25EG24K4/V*ET | R900959251 | 3DREP6C-2X/25EG24NJK31/M | R900925527 | 3DREPE6C-2X/25EG24K31/A1V |
| R900956636 | 3DREP6B-2X/25EG24N9K4/M | R961005280 | 3DREP6C-2X/25EG24NJK31/M*ET | R900973913 | 3DREPE6C-2X/25EG24K31/F1M |
| R961005279 | 3DREP6B-2X/25EG24N9K4/M*ET | R900961820 | 3DREP6C-2X/25EG24NJK31/V | R900955853 | 3DREPE6C-2X/25EG24K31/F1V |
| R901195876 | 3DREP6B-2X/25EG24N9K4/M-674 | R961005282 | 3DREP6C-2X/25EG24NJK31/V*ET | R901218809 | 3DREPE6C-2X/25EG24N6K31/A1M |
| R961005295 | 3DREP6B-2X/25EG24N9K4/M-674*ET | R900967702 | 3DREP6C-2X/45EG24JK31/M | R900955784 | 3DREPE6C-2X/25EG24N9K31/A1M |
| R900947955 | 3DREP6B-2X/25EG24N9K4/V | R901352667 | 3DREP6C-2X/45EG24K4/V | R961005245 | 3DREPE6C-2X/25EG24N9K31/A1M*ET |
| R961005272 | 3DREP6B-2X/25EG24N9K4/V*ET | R901412135 | 3DREP6C-2X/45EG24N5K4/M | R900925484 | 3DREPE6C-2X/25EG24N9K31/A1V |
| R901058810 | 3DREP6B-2X/25EG24NJK31/M | R900955796 | 3DREP6C-2X/45EG24N9K4/M | R961005248 | 3DREPE6C-2X/25EG24N9K31/A1V*ET |
| R961005292 | 3DREP6B-2X/25EG24NJK31/M*ET | R901374904 | 3DREP6C-2X/45EG24N9K4/M-674 | R900958848 | 3DREPE6C-2X/25EG24N9K31/F1M |
| R900728553 | 3DREP6B-2X/45EG24K4/M | R900947444 | 3DREP6C-2X/45EG24N9K4/V | R961005244 | 3DREPE6C-2X/25EG24N9K31/F1M*ET |
| R901364621 | 3DREP6B-2X/45EG24K4/M-674 | R901298082 | 3DREP6C-2X/45EG24N9K4/V-674 | R900926984 | 3DREPE6C-2X/25EG24N9K31/F1V |
| R900713629 | 3DREP6B-2X/45EG24N9K4/M | R901108117 | 3DREP6C-2X/45EG24NJK31/M | R961005247 | 3DREPE6C-2X/25EG24N9K31/F1V*ET |
| R901407191 | 3DREP6B-2X/45EG24N9K4/M-674 | R961005286 | 3DREP6C-2X=25EG24NK4/M-20=PL*ET | R900766917 | 3DREPE6C-2X/25EG24NJK31/A1M |
| R901077122 | 3DREP6B-2X/45EG24NJK31/M | R961005264 | 3DREP6C-2X/25EG24N6K4/M*ET | R961005249 | 3DREPE6C-2X/25EG24NJK31/A1M*ET |
| R961005274 | 3DREP6C-2X/16EG24K4/M*ET | R901045206 | 3DREPE6A-2X/16EG24K31/F1M | R901107152 | 3DREPE6C-2X/25EG24NJK31/F1M |
| R900978482 | 3DREP6C-2X/16EG24K4/V | R901013558 | 3DREPE6A-2X/16EG24N9K31/A1M | R900948409 | 3DREPE6C-2X/25EG24NJK31/F1V |
| R961005285 | 3DREP6C-2X/16EG24K4/V*ET | R901123196 | 3DREPE6A-2X/16EG24N9K31/A1V | R961005246 | 3DREPE6C-2X/25EG24NJK31/F1V*ET |
| R900956100 | 3DREP6C-2X/16EG24N9K4/M | R901418062 | 3DREPE6A-2X/16EG24N9K31/F1V | R901094369 | 3DREPE6C-2X/45EG24K31/A1V |
| R961005278 | 3DREP6C-2X/16EG24N9K4/M*ET | R900967164 | 3DREPE6A-2X/25EG24K31/A1V | R900706205 | 3DREPE6C-2X/45EG24N9K31/A1M |
| R901279748 | 3DREP6C-2X/16EG24N9K4/M-674 | R901069746 | 3DREPE6A-2X/25EG24K31/F1M | R900963713 | 3DREPE6C-2X/45EG24N9K31/A1V |
| R900944231 | 3DREP6C-2X/16EG24N9K4/V | R901010399 | 3DREPE6A-2X/25EG24N9K31/A1M | R901012117 | 3DREPE6C-2X/45EG24N9K31/F1M |
| R961005268 | 3DREP6C-2X/16EG24N9K4/V*ET | R900925526 | 3DREPE6A-2X/25EG24N9K31/A1V | R900970698 | 3DREPE6C-2X/45EG24N9K31/F1V |
| R961005269 | 3DREP6C-2X/16EG24N9K4/V-6*ET | R901033013 | 3DREPE6A-2X/25EG24N9K31/F1M | R900785794 | 3DREPE6C-2X/45EG24NJK31/A1M |
