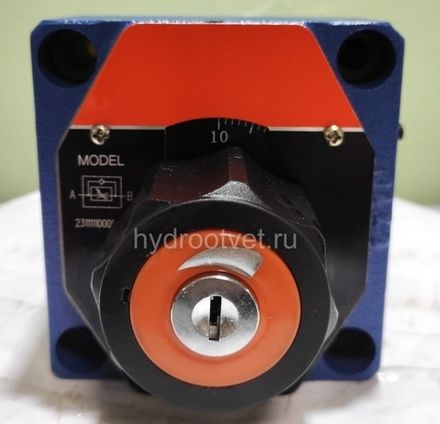

2FRM10, 2FRM16 - Регулятор расхода Ду10 и Ду16 для монтажа на плиту
Регуляторы расхода 2FRM10 (Ду 10) и 2FRM16 (Ду 16) являются двухлинейными (последовательными) регуляторами потока с ручным управлением и предназначены для бесступенчатой регулировки расхода масла в гидросистеме, то есть скорости исполнительного механизма (гидроцилиндра, например) вне зависимости от изменяющейся нагрузки. Регулятор 2FRM10 и 2FRM16 оснащен рукояткой со шкалой для точной регулировки расхода. Клапан устанавливает на монтажную поверхность по DIN 24 340 Form G, ISO 6263 и CETOP-RP 121 H. Клапаны 2FRM10 и 2FRM16 производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами одноименного клапана известного немецкого бренда.
Типоразмер 10, 16
Серия изделия 2X
Макс. рабочее давление 315 бар
Максимальный расход: 160 л/мин
Особенности:
- для монтажа на плите, присоединительные отверстия по DIN 24 340 Form G, ISO 6263 и CETOP-RP 121 H, монтажные плиты заказываются отдельно
- ручное механическое управление
- плавное включение
- регулирование потока в обоих направлениях за счет применения дополнительной промежуточной плиты Z4S
Функционирование, конструкция
2-ходовые регуляторы расхода типа 2FRM.., предназначены для стабилизации расхода независимо от давления и температуры. Основными частями распределителя являются корпус (1), дроссельная букса (2), клапан перепада давления (3) с ограничителем хода (3.1), по выбору, обратный клапан (4), элемент настройки (5) у типа 2FRM... Перепад давления в потоке от канала А к каналу В создается на дроссельном отверстии (9) которое у типа 2FRM.. настраивается механически при вращении винтового дросселя (10) от элемента настройки (5). Постоянство расхода через дроссельное отверстие (9) обеспечивает клапан перепада давления (3). Стабильность характеристик в широком диапазоне температур сохраняется за счет острых кромок дросселя. Обратный поток от канала В к каналу А проходит через обратный клапан (4). Регулируемый поток проходит от А к В. Для регулирования прямого и обратного потока используется выпрямительная плита типа Z4S, на которую устанавливается регулятор.
Особенности:
- для монтажа на плите, присоединительные отверстия по DIN 24 340 Form G, ISO 6263 и CETOP-RP 121 H, монтажные плиты заказываются отдельно
- ручное механическое управление
- плавное включение
- регулирование потока в обоих направлениях за счет применения дополнительной промежуточной плиты Z4S
Функционирование, конструкция
2-ходовые регуляторы расхода типа 2FRM.., предназначены для стабилизации расхода независимо от давления и температуры. Основными частями распределителя являются корпус (1), дроссельная букса (2), клапан перепада давления (3) с ограничителем хода (3.1), по выбору, обратный клапан (4), элемент настройки (5) у типа 2FRM... Перепад давления в потоке от канала А к каналу В создается на дроссельном отверстии (9) которое у типа 2FRM.. настраивается механически при вращении винтового дросселя (10) от элемента настройки (5). Постоянство расхода через дроссельное отверстие (9) обеспечивает клапан перепада давления (3). Стабильность характеристик в широком диапазоне температур сохраняется за счет острых кромок дросселя. Обратный поток от канала В к каналу А проходит через обратный клапан (4). Регулируемый поток проходит от А к В. Для регулирования прямого и обратного потока используется выпрямительная плита типа Z4S, на которую устанавливается регулятор.
Общие
| Масса | тип 2FRM, кг | Номинальный размер 10 | Номинальный размер 16 | |
| 5.6 | 11.3 | |||
| выпрямительная плита, кг | 3.0 | 8.1 | ||
| Рабочее положение | тип 2FRM | любое | ||
| тип 2FRH и 2FRW | зубчатый плунжер горизонтально | |||
| Рабочая жидкость | Минеральное масло (HL, HLP) по DIN 51 524 | |||
| Температура рабочей жидкости | °C | -30 до +80 (уплотнения NBR) | ||
| Вязкость | сСт | 10 до 800 | ||
| Чистота рабочей жидкости | Максимально допустимая загрязненность - класс 9 по NАS 1638. Мы рекомендуем соответствующий фильтр с β10≥75 | |||
З.1. Ограничитель хода клапана перепада давлений, по выбору
5. Элемент настройки, вращающаяся рукоятка (с запиранием в любом положении). Поворот на 300° = 10 делений шкалы Мd ~ 0.7 Нм
12. Табличка
1З. Вход "А"
14. Выход "B"
15. Упортнительное кольцо 18.64 x 3.53 x 3.53 (ном. разм. 10)
Упортнительное кольцо 26.58 x 3.53 x 3.53 (ном. разм. 16)
16.1. Установочный штифт (ном. разм. 10 и 16)
16.2. Установочный штифт (ном. разм. 16)
24. Шестигранник S10
25. Внутренний шестигранник S3
Крепежные болты для:
Ном. разм. 10 M8 x 50 DIN 912-10.9; момент затяжки МА = 37 Нм
Ном. разм. 16 M10 x 80 DIN 912-10.9; момент затяжки МА = 75 Нм
На сайте представлены далеко не все варианты клапанов Рексрот*, аналоги которых мы предлагаем.
Ниже приведен список артикулов клапана Bosch Rexroth клапана 2FRM10, 2FRM16, аналоги которых мы также можем предоставить или подобрать замену.
Если Вы нашли нужный артикул или код клапана в списке ниже или, наоборот, затрудняетесь это сделать - напишите нам, мы ответим оперативно.
| R901348411 | 2FRM10-3X/10LBJV | R900427776 | 2FRM10-3X/50LV |
| R900440368 | 2FRM10-3X/10LBV | R900423258 | 2FRM10-3X/5L |
| R900344343 | 2FRM10-3X/10LJ | R900423259 | 2FRM10-3X/5LB |
| R900427774 | 2FRM10-3X/10LV | R900455777 | 2FRM10-3X/5LV |
| R900424673 | 2FRM10-3X/10Q | R900424732 | 2FRM10-3X/5Q |
| R900442350 | 2FRM10-3X/10QB | R901247928 | 2FRM10-3X=50LB |
| R900354594 | 2FRM10-3X/16LBJ | R900745525 | 2FRM10-7-3X/25LB |
| R900437694 | 2FRM10-3X/16LBV | R901196197 | 2FRM10-7-3X/35LB |
| R900499624 | 2FRM10-3X/16LJ | R900744247 | 2FRM10-7-3X/50L |
| R900423253 | 2FRM10-3X/16LV | R900745526 | 2FRM10-7-3X/50LB |
| R900434256 | 2FRM10-3X/16QB | R900770289 | 2FRM10-7-3X/50LV |
| R900432630 | 2FRM10-3X/1Q | R901250980 | 2FRM16-3X/100LBSO263 |
| R900389455 | 2FRM10-3X/25LBJ | R900411378 | 2FRM16-3X/100LBJ |
| R900427522 | 2FRM10-3X/25LBV | R900471183 | 2FRM16-3X/100LBV |
| R900427523 | 2FRM10-3X/25LV | R900433570 | 2FRM16-3X/100LJ |
| R900424037 | 2FRM10-3X/25Q | R900429596 | 2FRM16-3X/100LV |
| R900436366 | 2FRM10-3X/2LB | R900447971 | 2FRM16-3X/125L |
| R900364203 | 2FRM10-3X/35L | R900415315 | 2FRM16-3X/125LB |
| R900455542 | 2FRM10-3X/35LB | R900534016 | 2FRM16-3X/160LBJV |
| R901250979 | 2FRM10-3X/50LBSO263 | R900424034 | 2FRM16-3X/160LBV |
| R900411045 | 2FRM10-3X/50LBJ | R900463601 | 2FRM16-3X/160LJ |
| R900533609 | 2FRM10-3X/50LBJV | R900427777 | 2FRM16-3X/160LV |
| R900424898 | 2FRM10-3X/50LBV | R900428280 | 2FRM16-3X/60LBV |
| R900466286 | 2FRM10-3X/50LJ | R900424904 | 2FRM16-3X/60LV |
| R900463262 | 2FRM16-3X/80L | ||
| R900468913 | 2FRM16-3X/80LB | ||
| R901411199 | 2FRM16-3X=125LB | ||
| R900744248 | 2FRM16-7-3X/160L | ||
| R900779565 | 2FRM16-7-3X/160LB |
