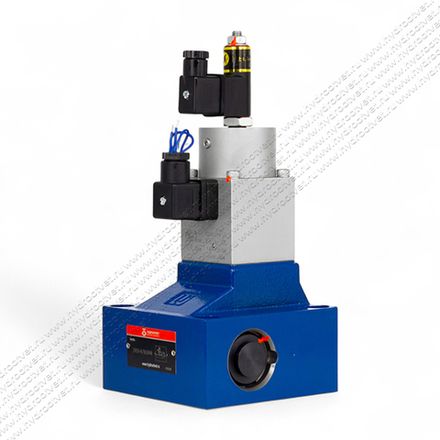

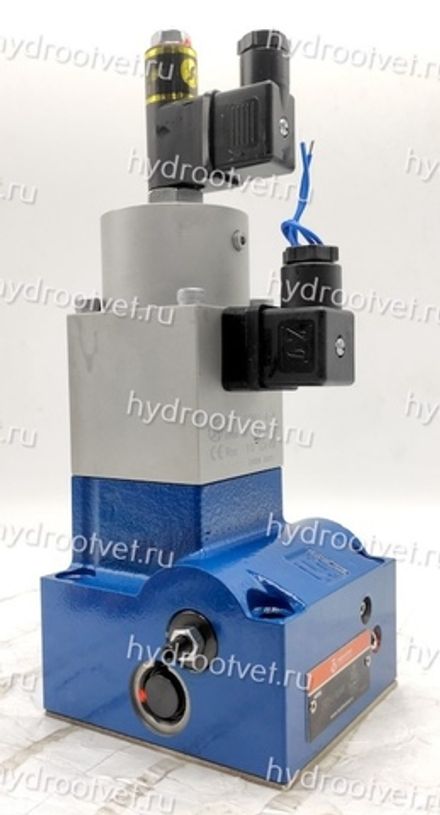

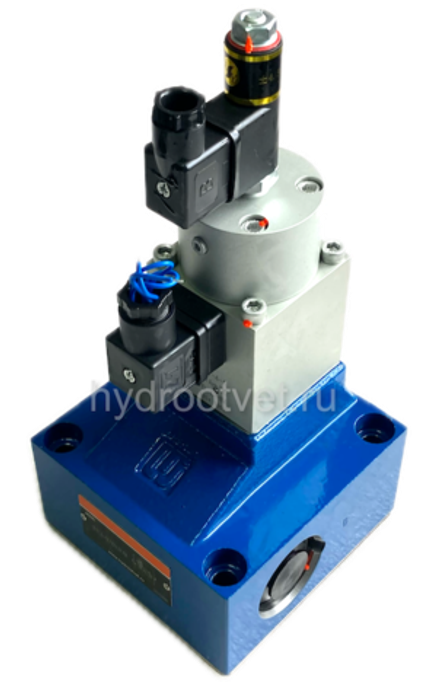

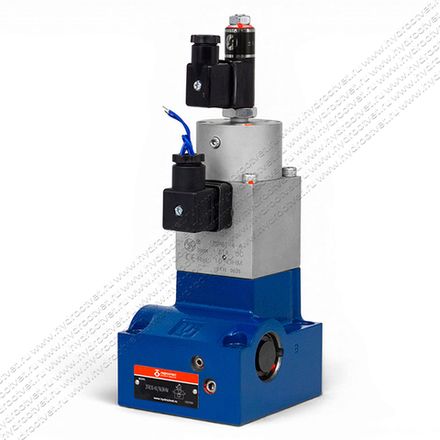

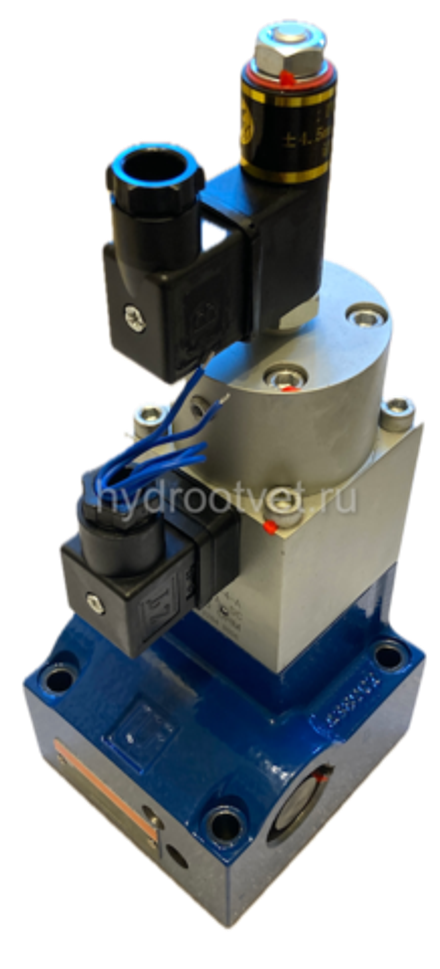

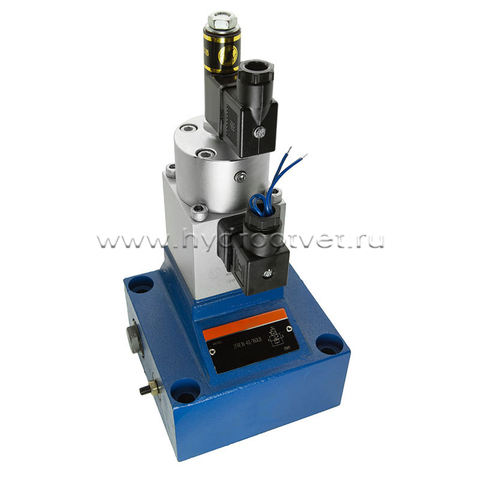

2FRE10, 2FRE16 - Пропорциональный регулятор расхода Ду10, Ду16
Клапаны 2FRE10 и 2FRE16 являются двухлинейными (последовательными) регуляторами потока с пропорциональным электромагнитным управлением и предназначены для бесступенчатой регулировки расхода масла в гидросистеме, то есть скорости исполнительного механизма (гидроцилиндра, например) вне зависимости от изменяющейся нагрузки. Регулятор 2FRE10 или 2FRE16 оснащен датчиком положения регулирующего элемента, что необходимо для организации обратной связи при управлении. Клапан устанавливает на монтажную поверхность по стандартам DIN 24340 form G, ISO 6263 и CETOP-RP 121 H. Все пропорциональные клапаны проходят испытания и настройку на стенде завода-изготовителя, что подтверждается соответствующими протоколами (предоставляется по запросу). Клапаны производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами одноименного клапана известного немецкого бренда. Клапаны без встроенного усилителя совместимы по управлению с оригинальным усилителем Rexroth. Внешние электронные карты-усилители также доступны для заказа.
Типоразмер 10, 16
Серия изделия 4X
Макс. рабочее давление 315 бар
Максимальный расход: 160 л/мин
Описание:
- Регулятор расхода с клапаном перепада давлений для регулирования потока
- Управление от пропорционального электромагнита
- Стыкового монтажа: присоединения по DIN 24 340 Foгm G, монтажные плиты заказываются отдельно
- С эдатчиком обратной связи для
- Возможно осевое перемещениекатушки датчика положения, что позволяет установить исходное положение без использования электроники
- Малый разброс характеристик регулятора расхода и усилителей VT-VRPD-1 (заказываются отдельно)
- При использовании выпрямительной плиты Z4S возможно регулирование обоих направлений потока
Конструкция, действие

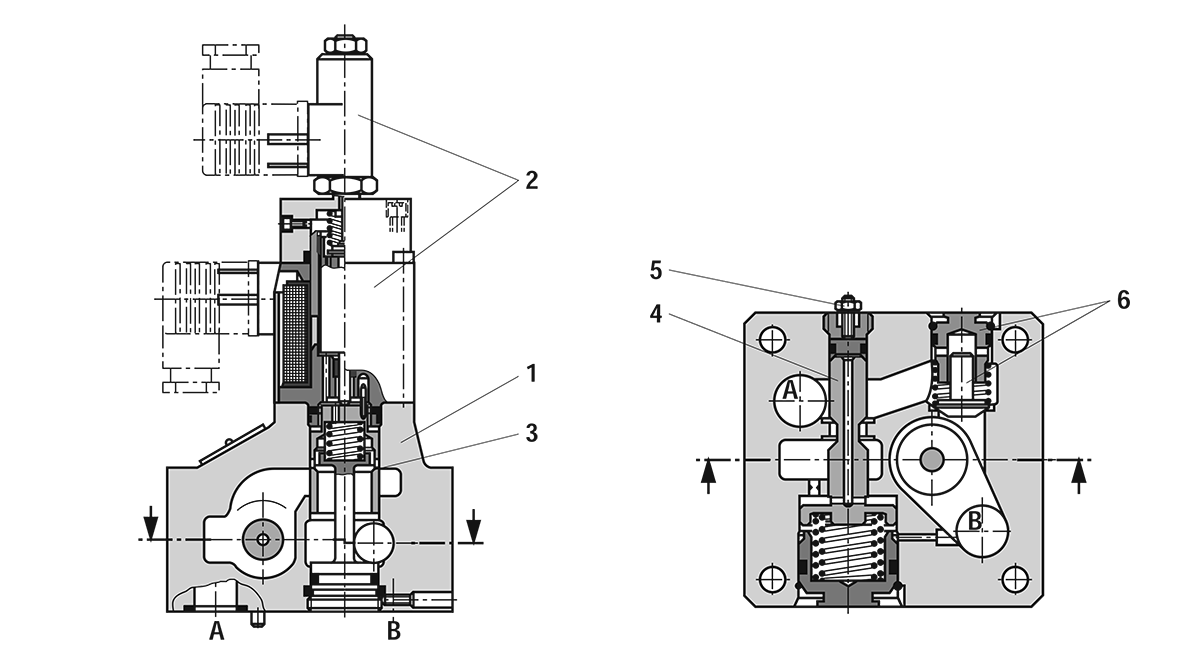

Пропорциональные регуляторы расхода типа 2FRE. обеспечивают независимо от давления и температуры расход жидкости, который задается электрическим входным сигналом. Основными частями регулятора являются корпус (1), пропорциональный электромагнит с датчиком перемещения (2), измерительный дроссель (3), клапан перепада давлений (4), ограничитель хода (5) и обратный клапан (6). Необходимый расход задается потенциометром в виде входного сигнала от 0 до 100 %. Входной сигнал преобразовывается в усилителе и поступает к пропорциональному магниту, который изменяет открытие измерительного дросселя (3). Положение измерительного дросселя контролируется датчиком перемещения, который выполняет роль датчика обратной связи, корректирующей возможные отклонения измерительного дросселя. Клапан перепада давлений (4) поддерживает постоянный перепад давлений на измерительном дросселе (3), что обеспечивает расход, независимый от общего уровня давления. Рациональная конструкция измерительного дросселя сводит к минимуму влияние колебаний температуры. При входном сигнале 0 % дроссель закрыт. При падении напряжения или разрыве кабеля индуктивного датчика перемещения дроссель закрывается. Возможно безударное открытие измерительного дросселя. Благодаря наличию в характеристике усилителя двух участков плавного изменения сигнала, обеспечивается мягкое открытие и закрытие дросселя (3). Поток от B к А свободно проходит через обратный клапан (6). Установка регулятора расхода на выпрямительную плиту типа Z4S. позволяет регулировать поток в обоих направлениях.
Описание:
- Регулятор расхода с клапаном перепада давлений для регулирования потока
- Управление от пропорционального электромагнита
- Стыкового монтажа: присоединения по DIN 24 340 Foгm G, монтажные плиты заказываются отдельно
- С эдатчиком обратной связи для
- Возможно осевое перемещениекатушки датчика положения, что позволяет установить исходное положение без использования электроники
- Малый разброс характеристик регулятора расхода и усилителей VT-VRPD-1 (заказываются отдельно)
- При использовании выпрямительной плиты Z4S возможно регулирование обоих направлений потока
Конструкция, действие
Пропорциональные регуляторы расхода типа 2FRE. обеспечивают независимо от давления и температуры расход жидкости, который задается электрическим входным сигналом. Основными частями регулятора являются корпус (1), пропорциональный электромагнит с датчиком перемещения (2), измерительный дроссель (3), клапан перепада давлений (4), ограничитель хода (5) и обратный клапан (6). Необходимый расход задается потенциометром в виде входного сигнала от 0 до 100 %. Входной сигнал преобразовывается в усилителе и поступает к пропорциональному магниту, который изменяет открытие измерительного дросселя (3). Положение измерительного дросселя контролируется датчиком перемещения, который выполняет роль датчика обратной связи, корректирующей возможные отклонения измерительного дросселя. Клапан перепада давлений (4) поддерживает постоянный перепад давлений на измерительном дросселе (3), что обеспечивает расход, независимый от общего уровня давления. Рациональная конструкция измерительного дросселя сводит к минимуму влияние колебаний температуры. При входном сигнале 0 % дроссель закрыт. При падении напряжения или разрыве кабеля индуктивного датчика перемещения дроссель закрывается. Возможно безударное открытие измерительного дросселя. Благодаря наличию в характеристике усилителя двух участков плавного изменения сигнала, обеспечивается мягкое открытие и закрытие дросселя (3). Поток от B к А свободно проходит через обратный клапан (6). Установка регулятора расхода на выпрямительную плиту типа Z4S. позволяет регулировать поток в обоих направлениях.
Общие
| Номинальный размер | 10 | 16 | |
| Рабочее положение | любое | ||
| Температура хранения 0С | -20 до +80 | ||
| Внешняя температура 0С | -20 до +70 | ||
| Масса | регулятор расхода, kg | 6,1 | 8,5 |
| выпрямительн. плита, kg | 3,2 | 9,3 | |
Гидравлические, пропорциональный регулятор расхода
| Макс. рабочее давление вход А | Бар | до 315 | ||||||||||||
| Расход qVmаx. | номинальный размер | 10 | 16 | |||||||||||
| линейный | Л/мин | 10 | 16 | 25 | 50 | 60 | 80 | 100 | 125 | 160 | ||||
| прогрессир. с ускор. ходом Л/мин | 40 | - | ||||||||||||
| Мин. перепад давлений | Бар | 3 до 8 | 6 до 10 | |||||||||||
| Dр потока B ® А | Бар | см. характеристику на стр. 9 | ||||||||||||
| Точность регулирования расхода Температурный гидравл.+электрич. DqV /0С % | 0,1 от qVmаx | |||||||||||||
| дрейф | компенс. давл.(до Dр = 315 Бар) % | ± 2 от qVmаx | ||||||||||||
| Рабочая жидкость | минеральное масло (HL, HLP) по DIN 51 524; другие жидкости - по согласованию! | |||||||||||||
| Температура рабочей жидкости | 0С | - 20 до + 80 | ||||||||||||
| Вязкость | mm2/s | 15 до 380 | ||||||||||||
| Чистота рабочей жидкости Рекомендуется фильтр | загрязненность по NAS 1638 класс 9 | Макс. допустимая с коэффициентом b ³ x = 10 | ||||||||||||
| Гистерезис % | < ± 1 от qVmаx | |||||||||||||
| Воспроизводимость % | < 1 от qVmаx | |||||||||||||
| Точность элементов управления | регулятор 2FRE. % | - ± 2 при входном сигнале 33 % - ± 5 при входном сигнале 100 % | ||||||||||||
| усилитель VT 5004 % | < 0,5 | |||||||||||||
| усилитель VT 11034 % | < ± 2 | |||||||||||||
Электрические, пропорциональный электромагнит
| Вид тока | постоянный | |
| Сопротивление катушки | при 20 0С W | 10 |
| при макс. температуре W | 13,9 | |
| Длительность работы, % | 100 | |
| Макс. ток на катушке, А | 1,51 | |
| Электрическое присоединение | приборный штекер по DIN 43 650-АM2 | |
| присоед. штекер по DIN 43 650-АF2/Pg11 1) | ||
| Степень защиты по DIN 40 050 | IP 65 | |
Электрические, индуктивный датчик перемещения
| Общее сопротивление | между катушками | 1 и 2 | 2 и | и 1 |
| при 20 0С W | 31,5 | 45,5 | 31,5 | |
| Электрическое подключение | приборный штекер GSА фирмы H | |||
| присоед. штек. GM209N (Pg9) фирмы 1) | ||||
| Индуктивность mH | 6 до 8 | |||
| Частота осцилятора kHz | 2,5 | |||
| Электрическая система измерения перемещения | дифференциальный дроссель | |||
| Номинальный ход mm | 4 | |||
| Степень защиты по DIN 40 050 | IP 65 | |||
Управляющая электроника (заказывается отдельно)
| Усилитель в формате еврокарты | тип VT-VRPD-тип VT 11034 по каталогу RD 29 774 |
1. Корпус
2. Пропорциональный магнит с датчиком положения
3.1. Присоединительный штекер по DIN 43 650-АF2/Pg11 заказывается отдельно
3.2. Присоединительный штекер GM209 (Pg9) фирмы Hiгschmаnn; заказывается отдельно
4. Место для снятия присоединительного штекера
5. Ограничитель хода клапана перепада давлений, внутренний шестигранник SW 3, контргайка SW 10
6. Установочные болты (заказываются отдельно)
- без выпрямительной плиты
ном. разм. 10: 4 штуки M8 x 60 DIN 912-10.9; момент затяжки MА = 37 Нм
ном. разм. 16: 4 штуки M10 x 70 DIN 912-10.9;
момент затяжки MА = 75 Нм
- с выпрямительной плитой
ном. разм. 10: 4 штуки M8 x 120 DIN 912-10.9; момент затяжки MА = 37 Нм
ном. разм. 16: 4 штуки M10 x 160 DIN 912-10.9;
момент затяжки MА = 75 Нм
7. Уплотнительное кольцо для каналов А, B
ном. разм. 10: R-кольцо 18,64 x 3,53 x 3,53
ном. разм. 16: R-кольцо 26,57 x 3,53 x 3,53
8. Канал А
9. Канал B
10.1. Фиксирующий штифт (ном. разм. 10 и 16)
10.2. Фиксирующий штифт (ном. разм. 16)
11.1.Отверстие под фиксирующий штифт (ном. разм. 10 и 16)
11.2.Отверстие под фиксирующий штифт (ном. разм. 16)
12. Выпрямительная плита
13.1. Табличка (пропорциональный регулятор расхода)
13.2. Табличка (выпрямительная плита ном. разм. 10)
13.3. Табличка (выпрямительная плита ном. разм. 16)
14. Монтажные плиты (заказываются отдельно)
На сайте представлены далеко не все варианты клапанов Рексрот*, аналоги которых мы предлагаем.
Ниже приведен список артикулов клапана Bosch Rexroth клапана 2FRE10, 2FRE16 аналоги которых мы также можем предоставить или подобрать замену.
Если Вы нашли нужный артикул или код клапана в списке ниже или, наоборот, затрудняетесь это сделать - напишите нам, мы ответим оперативно.
| R900963710 | 2FRE10-4X/16LBK4M=LB |
| R901434134 | 2FRE10-4X=25LBK4M |
| R900774344 | 2FRE16-4X/100LBK4M=LB |
| R901040916 | 2FRE16-4X/125LBK4V |
| R901105144 | 2FRE16-4X/125LK4V |
| R900960716 | 2FRE16-4X/160LBK4M=LB |
| R901126027 | 2FRE16-4X/60LBK4V |
| R901070659 | 2FRE16-4X/80LBK4V |
| R900915821 | 2FRE10-4X/60LK4M |
| R900976616 | 2FRE10-4X/60LBK4V |
| R900915823 | 2FRE10-4X/60LBK4M |
| R900962277 | 2FRE10-4X/5QEK4M |
| R900964806 | 2FRE10-4X/5QEBK4M |
| R900946937 | 2FRE10-4X/5QBK4M |
| R900931237 | 2FRE10-4X/5LBK4M |
| R900244809 | 2FRE10-4X/50LK4V |
| R900963215 | 2FRE10-4X/50LK4M-220 |
| R900915813 | 2FRE10-4X/50LK4M |
| R901021448 | 2FRE10-4X/50LBK4V |
| R900963481 | 2FRE10-4X/2QEK4M |
| R900948692 | 2FRE10-4X/25QK4M |
| R900962961 | 2FRE10-4X/25QBK4M |
| R900932728 | 2FRE10-4X/25LK4M |
| R900249888 | 2FRE10-4X/25LBK4V |
| R900768728 | 2FRE10-4X/16QK4M |
| R900245908 | 2FRE10-4X/16QBK4M |
| R900976050 | 2FRE10-4X/16LK4V |
| R900959337 | 2FRE10-4X/16LK4M |
| R900969667 | 2FRE10-4X/10QK4M-220 |
| R900949575 | 2FRE10-4X/10QBK4M |
| R900953546 | 2FRE10-4X/10LK4M |
| R900915818 | 2FRE16-4X/80LK4M |
| R900927479 | 2FRE16-4X/80LBK4M |
| R900962297 | 2FRE16-4X/60LBK4M |
| R900915816 | 2FRE16-4X/160LK4M |
| R900747708 | 2FRE16-4X/160LBK4V |
| R900915824 | 2FRE16-4X/125LK4M |
| R900927478 | 2FRE16-4X/125LBK4M |
| R900915822 | 2FRE16-4X/100LK4M |
| R900785982 | 2FRE16-4X/100LBK4V |
